เครื่องมือวัด ที่สำคัญ ของสถานีวิทยุสมัครเล่น สำหรับวัดกำลังส่ง และ ค่า SWR จากสายอากาศ กรณีค่าอิมพิแดนซ์ของสายนำสัญญาณ และสายอากาศแตกต่างกัน
นำเสนอ SWR & Power Meter ยี่ห้อ DIAMOND Antenna รุ่น SX-200 ซึ่งเป็นที่นิยมในบ้านเรา และมีหลายยี่ห้อ ผลิตออกมาในรูปแบบคล้ายๆ กัน

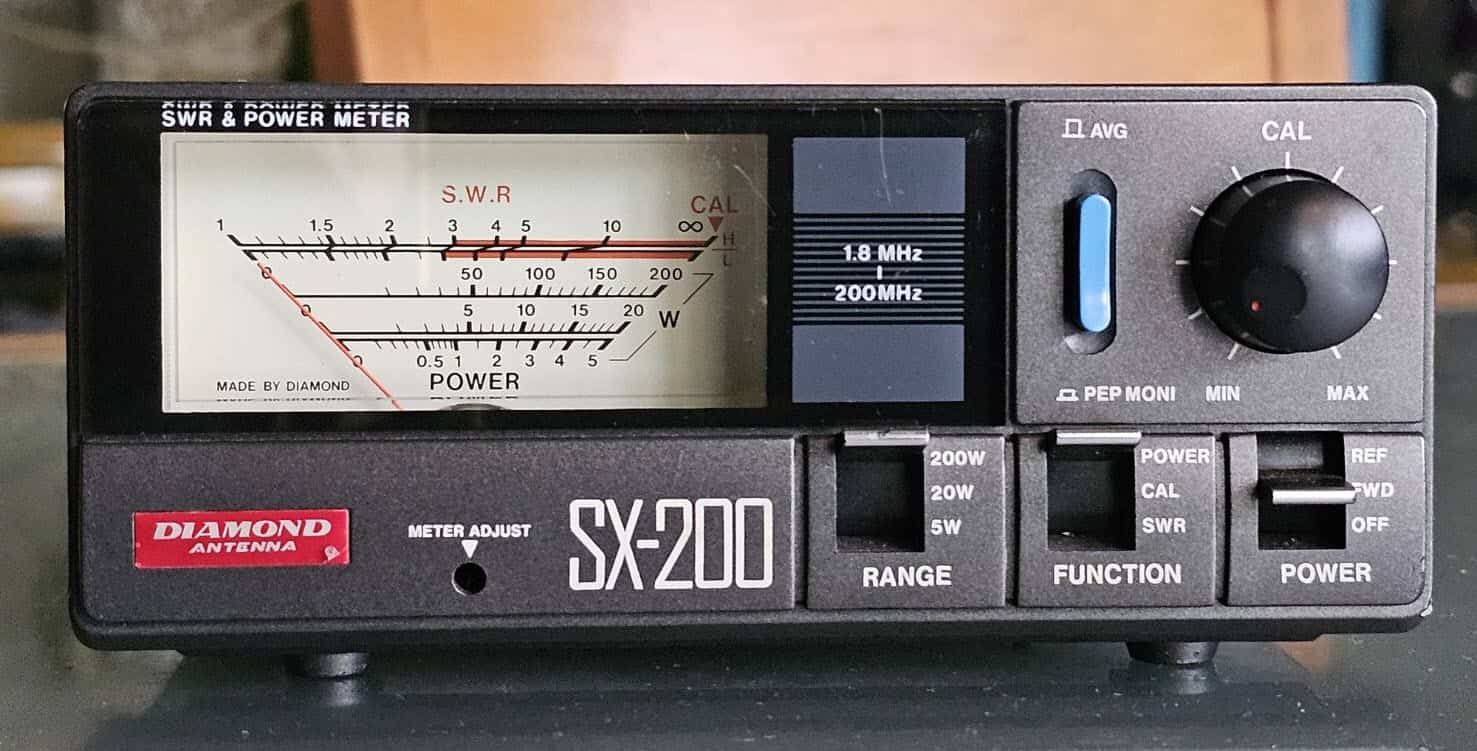

รูปด้านหน้า
รูปด้านหลัง เครื่องที่ใช้มานานแล้ว ด้านหลังและด้านล่างจะมีลักษณะเป็นสนิม ทุกตัว
คู่มือ SWR & Power Meter รุ่น SX-200 และ SX-400
ตามความเข้าใจเดิมของผม SX-200 วัดค่ากำลังส่งได้ถึง 200 watt ตลอดย่านความถี่สูงถึง 200 MHz และ SX-400 วัดค่ากำลังส่งได้ถึง 200 watt ตลอดย่านความถี่สูงถึง 400 MHz
เมื่อดูจากคู่มือ ทำให้เราเข้าใจมาขึ้น ค่ากำลังส่งที่วัดได้ ขึ้นอยู่กับความถี่ด้วย ทำให้เราใช้เครื่องนี้ ได้ถูกต้องไม่ทำความเสียหายให้กับเครื่อง
SX-200 เหมาะกับใช้งานย่าน HF แต่ย่าน VHF 145 MHz ก็สามารถใช้งานได้แต่ไม่เต็มร้อย ถ้าต้องการใช้งานย่าน VHF 145 MHz เป็นหลัก SX-400 จะเหมาะสมกว่า
การต่อใช้งาน ด้านหลังเครื่อง คอนเน็คเตอร์ TX ต่อสายไปยังเครื่องวิทยุ คอนเน็คเตอร์ ANT ต่อสายไปยังสายอากาศ ส่วน 13.8 Vdc ไม่ต่อเครื่องก็ทำงานได้ จะต่อในกรณีต้องการให้ไฟส่องมิเตอร์ สว่าง
การวัดค่า กำลังส่ง
Switch RANGE ตั้งค่าไว้ 200w กรณีไม่ทราบกำลังส่ง ถ้าทราบกำลังส่ง ก็ให้ตั้งตามความเหมาะสม
Switch FUNCTION ตั้งไว้ที่ POWER
Switch POWER ตั้งที่ FWD
กดปุ่มสีฟ้า ให้เด้งออกมา เป็นการวัดค่า AVG (กรณีจะวัดกำลังส่งของวิทยุ SSB ให้กดเข้าไป)
กดส่งที่เครื่องวิทยุ แล้วอ่านค่าที่หน้าปัดมิเตอร์ ตามเสกล ที่ตั้ง RANGE ไว้ ( 5w, 20w, 200w)
การวัดค่า SWR
Switch FUNCTION ตั้งไว้ที่ CAL
Switch RANGE ตั้งค่าไว้ 200w
ลูกบิด CAL หมุนทวนเข็มนาฬิกา อยู่ที่ตำแหน่ง MIN
กดส่งที่เครื่องวิทยุ แล้วดูเข็มที่หน้าปัดมิเตอร์ ปรับลูกบิด CAL ให้เข็มไปอยู่ที่ตำแหน่งขวาสูด ที่เขียนว่า CAL
เลื่อน Switch FUNCTION ไปที่ SWR
กดส่งที่เครื่องวิทยุ แล้วอ่านค่า SWR ตามเข็มที่หน้าปัดมิเตอร์ ถ้ากำลังส่งน้อยกว่า 5w ให้อ่านค่าที่ เสกล L
