สายนำสัญญาณ

ในระบบวิทยุคมนาคม สายอากาศ และ เครื่องส่ง เป็นอุปกรณ์ขยายสัญญาณ ส่วนสายนำสัญญาณ นั้นเป็นอุปกรณ์ลดทอนสัญญาณ สายยิ่งยาว ความแรงของสัญญาณ ยิ่งหายมาก ถ้าจะทำให้ระบบสมบูรณ์ ก็ต้องใช้สายนำสัญญาณ ที่มีอัตราลดทอนสัญญาณต่ำๆ

สายนำสัญญาณที่ใช้กันแพร่หลาย และหาได้ง่าย เป็นสายชนิด Coaxial cable ที่มีค่าอิมพีแดนซ์ 50 โอห์ม ผลิตตามมาตรฐาน MIL-C-17 ในกิจการทางด้านทหารอเมริกา และ JIS C 3501 ของประเทศญี่ปุ่น

มาตรฐาน MIL-C-17
RG-8 A/U
RG ย่อมาจาก Radio Guide ก็คือสายนำสัญญาณวิทยุ
8 เป็นเบอร์ของสาย
อักษรตัวแรก อาจมีหรือไม่มีก็ได้แสดงการเพิ่มเติมหรือเปลี่ยนแปลงวัสดุ เช่น เปลือกหุ้ม จำนวนลวดตัวนำ อิมพีแดนซ์เปลี่ยนแปลงเล็กน้อย การสูญเสียต่างกันเล็กน้อย
/U หมายถึง Utility หรือ Universal คือการใช้งานทั่วไป

มาตรฐาน JIS C 3501
8D-FB
ตัวเลขตัวแรก คือ ขนาดเส็นผ่าศูนย์กลางภายนอก โดยประมาณ ของไดอิเล็กทริก
อักษรหลังตัวเลข คือ ค่าอิมพีแดนซ์ C = 75 โอมห์ D = 50 โอมห์
อักษรหลังขีด แสดงวัสดุที่ทำไดอิเล็กทริก F คือ โฟม ถ้าเป็นเลข 2 คือ PE
อักษรตัวสุดท้าย แสดงลักษณะของชิลด์ และเปลือกหุ้มสาย
B = ชิลด์ทองแดง + ชิดล์ อะลูมิเนียม + PVC
E = ชีลด์ทองแดง + PE
L = ชีลด์อะลูมิเนียม + PVC
N = ชิลด์ทองแดง + ไนล่อนถัก
V = ชีลด์ทองแดง + PVC
W = ชิลด์ทองแดงทักสองชั้น + PVC

ปี 2566 สาย Coaxial 50 โอห์ม มีตัวเลือก RG-58, RG-142, RG-8A/U, 5D-FB, 8D-FB, 10D-FB ,Heliax 1/2

สาย Coaxial ใช้งานในย่าน HF ความถี่ต่ำกว่า 30MHz ไม่ค่อยมีปัญหา ค่าสูญเสียไม่มาก ให้เน้นไปที่สายที่ทนกำลังส่ง ให้ได้มากๆ RG-8A/U เป็นตัวเลือกที่เหมาะสม หรือ Heliax 1/2 ถ้าหาได้ในราคาไม่แพง
สาย Coaxial ใช้งานในย่าน VHF ต้องมาพิจารณาว่าจะใช้สายชนิดไหน ที่ค่าสูญเสียน้อย กับราคาที่ต้องจ่ายไป

RG-58 ,RG-142 เหมาะสำหรับระยะสั้นๆ เช่นในรถยนต์
ถ้าจะตั้งสถานีประจำที่ มีตัวเลือก RG-8A/U, 5D-FB, 8D-FB, 10D-FB ,Heliax 1/2



สายนำสัญญาณ RG–8A/U , 8D–FB , 10D–FB ยาว 30 เมตร ใช้งานความถี่ 145 MHz.  กำลังส่ง = 65 W ที่ปลายสาย กำลังส่งจะเหลือเท่าไร

RG–8A/U ยาว 100 เมตร สูญเสีย = 8.8 dB  ยาว 30 เมตร สูญเสีย = (30/100) x 8.8 = 2.64 dB (-2.64)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-2.64/10) x 65 W  <>  0.5445 x 65 W = 35.39 W

วิธีกดเครื่องคิดเลขในโทรศัพท์ ให้เปลี่ยนเป็นโหมด วิทยาศาสตร์ ก่อน  กดเลข 10  กดปุ่ม xY ตามด้วย -.264 กดปุ่ม = ได้ผลลัพท์

RG–8A/U ยี่ห้อ SPA ยาว 100 เมตร สูญเสีย = 6.0 dB  ยาว 30 เมตร สูญเสีย = (30/100) x 6.0 = 1.8 dB (-1.8)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-1.8/10) x 65 W  <>  0.66 x 65 W = 42.9 W

8D–FB ยาว 100 เมตร สูญเสีย = 5.0 dB  ยาว 30 เมตร สูญเสีย = (30/100) x 5.0 = 1.5 dB (-1.5)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-1.5/10) x 65 W  <>   0.7079 x 65 W = 46.0 W

10D–FB ยาว 100 เมตร สูญเสีย = 3.8 dB  ยาว 30 เมตร สูญเสีย = (30/100) x 3.8 = 1.14 dB (-1.14)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-1.14/10) x 65 W  <>   0.7691 x 65 W = 49.99 W

RG-8A/U 35.39 W เทียบ 8D-FB 46.0 W ต่างกัน 10.62 W
RG-8A/U 35.39 W เทียบ 10D-FB 49.99 W ต่างกัน 14.6 W

ราคาร้านเด่นสยาม ใน shopee ปี 2566
RG–8A/U ยี่ห้อ TSL ราคาเมตรละ 130 บาท  RG–8A/U ยี่ห้อ SPA ราคาเมตรละ 85 บาท
8D–FB ยี่ห้อ TSL ราคาเมตรละ 130 บาท ไม่ระบุยี่ห้อ เมตรละ 100 บาท
10D-FB ไม่มีขาย

ราคาร้าน Blue Tiger ใน shopee ปี 2566
RG–8A/U ยี่ห้อ SPA ราคา 10 เมตร 800 บาท (เมตรละ 80 บาท)

ราคาร้านเด่นสยาม ใน lazada ปี 2566
RG–8A/U ยี่ห้อ SPA ราคาเมตรละ 80 บาท
RG–8A/U ยี่ห้อ AMPHENOL ราคาเมตรละ 65 บาท

ราคาร้านAR Transmission ใน lazada ปี 2566
heliax 1/2 นิ้ว ยี่ห้อ ZTT ราคา เมตรละ 85 บาท

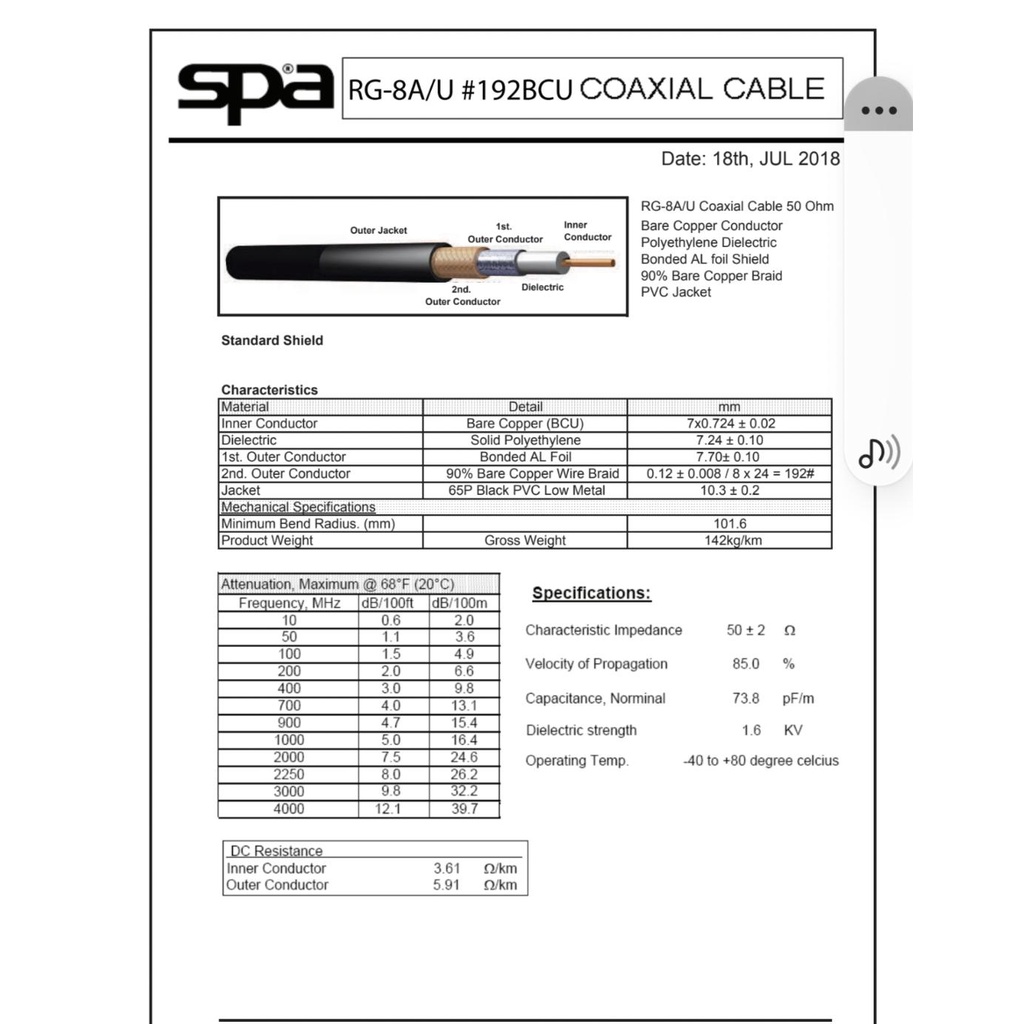

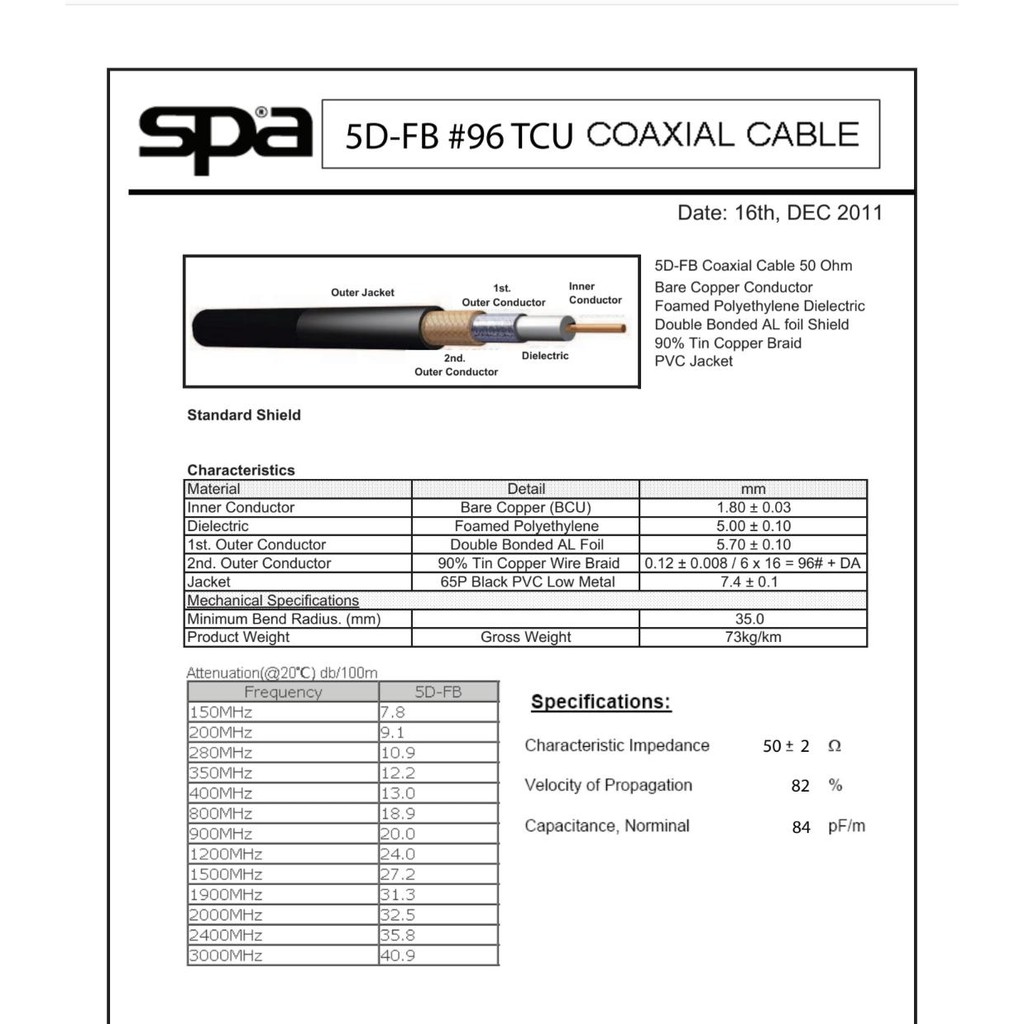

อ้างอิง Caledonian Cables , ZION , DiGiKey , RG-8A/U ยี่ห้อ SPA , 5D-FB ยี่ห้อ SPA , heliax 1/2 นิ้ว ZTT ,

เปรียบเทียบสายนำสัญญาณติดรถยนต์ ยาว 5 เมตร RG-58  16.08dB/100m RG-142  12.8dB/100m ความถี่ 100Mhz

RG–58 ยาว 100 เมตร สูญเสีย = 16.08 dB  ยาว 5 เมตร สูญเสีย = (5/100) x 16.08 = 0.8 dB (-0.8)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.8/10) x 65 W  <>  0.8317 x 65 W = 54.06 W

RG–142 ยาว 100 เมตร สูญเสีย = 12.8 dB  ยาว 5 เมตร สูญเสีย = (5/100) x 12.8 = 0.64 dB (-0.64)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.64/10) x 65 W  <>  0.8629 x 65 W = 56.08 W

RG–58 RG–142 ยาว 5 เมตร แตกต่างกัน 2.02 W

ที่ความถี่ 145 MHz ยาว 20 เมตร
RG–8A/U ยี่ห้อ SPA ยาว 100 เมตร สูญเสีย = 6.0 dB  ยาว 20 เมตร สูญเสีย = (20/100) x 6.0 = 1.2 dB (-1.2)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-1.2/10) x 65 W  <>  0.758 x 65 W = 49.27 W

8D–FB ยาว 100 เมตร สูญเสีย = 5.0 dB  ยาว 20 เมตร สูญเสีย = (20/100) x 5.0 = 1.0 dB (-1.0)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-1.0/10) x 65 W  <>   0.794 x 65 W = 51.61 W

RG–8A/U ยี่ห้อ SPA 8D–FB ที่ความยาว 20 เมตร แตกต่างกัน 2.34 W

ที่ความถี่ 145 MHz ยาว 15 เมตร
RG–8A/U ยี่ห้อ SPA ยาว 100 เมตร สูญเสีย = 6.0 dB  ยาว 15 เมตร สูญเสีย = (15/100) x 6.0 = 0.9 dB (-0.9)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.9/10) x 65 W  <>  0.8128 x 65 W = 52.83 W

8D–FB ยาว 100 เมตร สูญเสีย = 5.0 dB  ยาว 15 เมตร สูญเสีย = (15/100) x 5.0 = 0.75 dB (-0.75)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.75/10) x 65 W  <>   0.8413 x 65 W = 54.68 W

RG–8A/U ยี่ห้อ SPA 8D–FB ที่ความยาว 15 เมตร แตกต่างกัน 1.85 W



พยายามหา สายนำสัญญาณอะไรที่คุ้มค่า ไปเจอใน Lazada ร้าน AR Transmission (ในfacebookก็มี) ขาย heliax 1/2 นิ้ว ยี่ห้อ ZTT ราคา เมตรละ 85 บาท สเปคดีกว่า 8D-FB มากมาย  ดูผลทดสอบสาย ยาว 10 เมตร และ ยาว 15 เมตร

heliax 1/2 ยาว 100 เมตร สูญเสีย = 2.7 dB  ยาว 20 เมตร สูญเสีย = (20/100) x 2.7 = 0.54 dB (-0.54)
กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.54/10) x 65 W  <>   0.883 x 65 W = 57.39 W

ถ้าดูจากผลทดสอบด้วยเครื่องมือวัด ความยาว 15 เมตร ความถี่ 145 MHz สูญเสียทั้งหมด 0.38 dB

กำลังส่ง 65 วัตต์ ปลายสายเหลือ 10 ยกกำลัง(-0.38/10) x 65 W  <>   0.9162 x 65 W = 59.55 W

วิธีเข้าหัวสาย heliax 1/2" Super Flexible

ได้ลองสั่ง สาย heliax 1/2 นิ้ว ได้สายมาแล้ว เป็น ยี่ห้อ ZTT รุ่น HCAAYZ-50-12 รายละเอียดตาม โบร์ชัว ลำดับแรกซ้ายมือ ความยาว 20 เมตร พร้อมเข้าหัว PL-259 ราคารวมค่าส่งเกือบ 2 พัน
