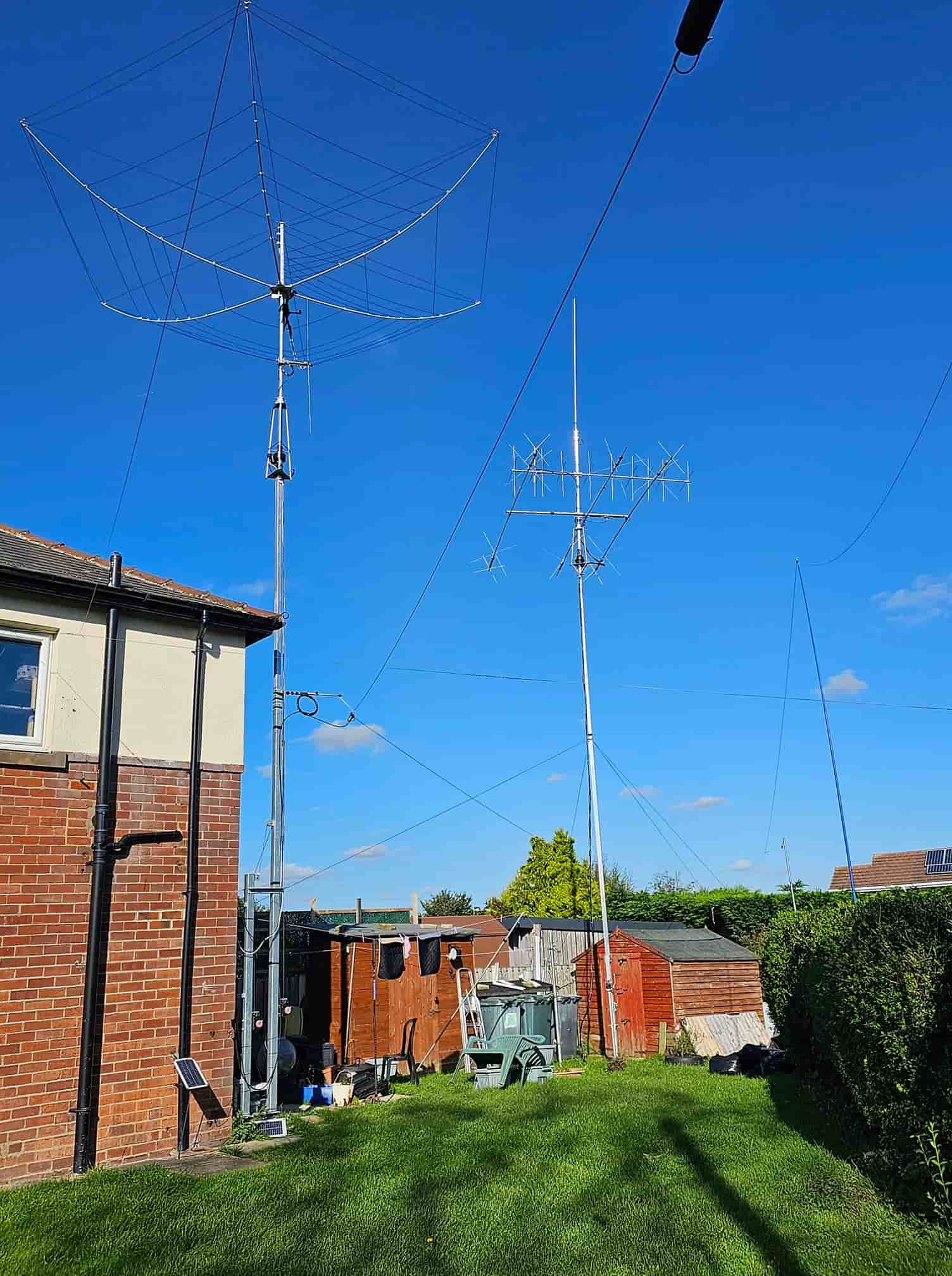

สายอากาศ HexBeam เริ่มแรกพัฒนาโดย Mike Traffic, N1HXA ในช่วงยุค 1996 HexBeam เทียบได้กับสายอากาศชนิด yagi 2 Element ซึ่งเป็นสายอากาศชนิดทิศทาง การวางตัวของ Driver และ Reflector เหมือนกับตัวอักษร M และ W สามารถศึกษารายละเอียดได้ที่ เว็บไซด์ W1GQL อ่าน review Hexbeam ในวารสาร CQ เมษายน 2000 คุณสมบัติเด่นๆ ของ HexBeam ดังนี้

Advantages:
+ compact dimensions ขนาดกระทัดรัด
+ affordable gain and F/B ratio มี Gain เหมาะสม
+ light and symmetrical construction น้ำหนักเบา และโครงสร้างสมมาตร ใช้กับ rotor ขนาดเล็กได้
+ windproof ไม่ต้านลม vdo1 / vdo2 /ลมแรงไม่รอด
+ 5-band antenna fed with single coax line ใช้สายนำสัญญาณเส้นเดียว
+ no additional matching element is needed since the properly designed antenna has impedance close to 50 Ohm in all bands ไม่ต้องใช้ Tuner ช่วย
+ the antenna is broadband (covers both CW and SSB parts of the bands) ใช้งานได้ตลอดย่าน
+ low radiation angle, making it ideal for DX-ing
Disadvantages:
- more complicated construction การสร้าง ซับซ้อนเล็กน้อย แต่ไม่ยากเกินไป
- complicated final finetuning of the antenna; use of a VNA (Vector Network Analyzer) is a necessity การปรับแต่งอาจจะยากนิดหน่อย

Hexbeam ในยุคปัจจุบัน ได้ปรับปรุงและพัฒนา โดย Steve Hunt, G3TXQ (sk) (แนะนำให้อ่าน) ช่วงฤดูใบไม้ร่วงปี 2007 โดยใช้ Model จำลองบนคอมพิวเตอร์ มีการปรับรูปแบบการวาง อีลีเมนต์ มองดูเหมือน ตัวอักษร M และ U โดยมีขนาดใหญ่กว่าเดิมเล็กน้อย แต่ผลที่ได้คือ ประสิทธิภาพ และ Bandwidth ที่มากกว่า Steve Hunt ได้เขียนผลการทดลอง ลงใน วารสาร Antennex ฉบับเดือน ธันวาคม 2007 สามารถหาข้อมูลในการสร้างแบบ DIY ได้ที่เว็บ www.hex-beam.com ถ้าอยากจะซื้อ ดูราคา ได้ที่เว็บของ K4KIO ราคาไม่น้อย 760 usd ครึ่งหนึ่งของราคา ICOM IC7300 (1,400 usd) มี Review Hexbeam ของ K4KIO ลงในนิตยสาร QST สิงหาคม 2017

โดยเรียกสายอากาศที่ปรับปรุงใหม่นี้ ว่า "G3TXQ Broadband Hexbeam"

เป็นสายอากาศชนิด MultiBand ใช้งานได้ 6 ย่านความถี่ 20 , 17 , 15 , 12 , 10 , 6 เมตร ในทุกแบนด์นี้ ใช้สายนำสัญญาณ 50 ohm เพียงเส้นเดียว และไม่ต้องมี Tuner มาช่วย เพราะค่า SWR ค่อนข้างต่ำ สะดวกมากในการใช้งาน

ยังเป็นสายอากาศ Broadband ในย่านความถี่นั้นๆ ด้วย ความหมายคือ มีค่า SWR ค่อนข้างต่ำ ในทุกความถี่ในย่านนั้นๆ เช่น ย่าน 20 เมตร ความถี่ต้นแบนด์ 14.001-14.070 Mhz ค่า SWR 1:1 ความถี่กลางแบนด์14.150 Mhz SWR 1:3 ความถี่ปลายแบนด์ 14.300-14.350 Mhz SWR 1:8

โครงสร้างสายอากาศ มองด้านข้าง จะเห็นแนวของสายอากาศ เรียงลำดับเป็นชั้นๆ ไป

โครงสร้างสายอากาศ มองแบบ 3 มิติ เส้นสีส้ม คือเชือกสำหรับยึดโครงสร้าง

โครงสร้างสายอากาศ มองด้านบนลงมา

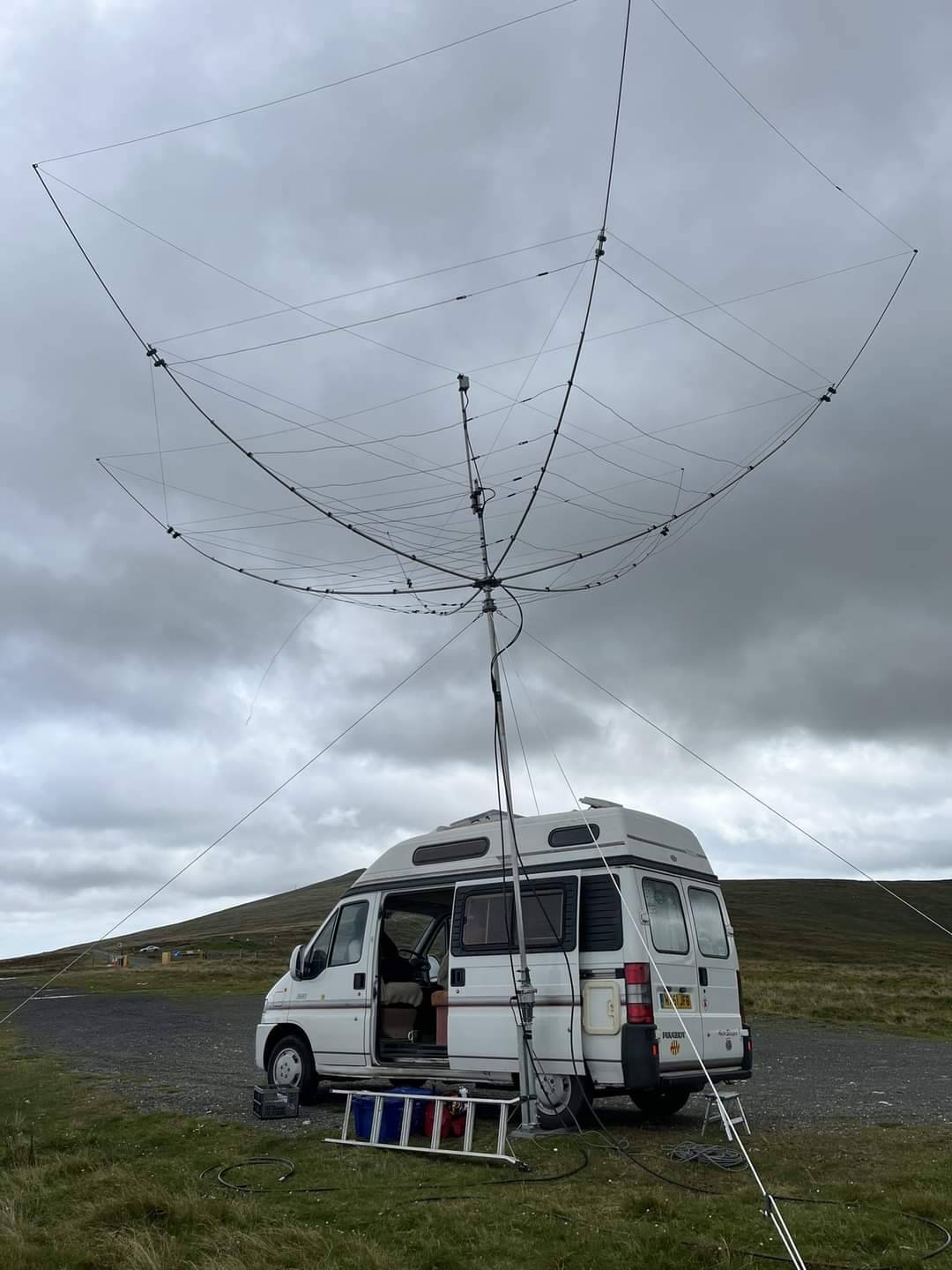

Hexbeam ใช้วัสดุน้ำหนักเบา แขนทั้ง หก ด้าน และเสากลางด้านบน เป็นไฟเบอร์กลาส ฐานยึดแขน เสากลาง และเสาล่าง เป็น แผ่นอลูมิเนียม ส่วนที่เป็นสายอากาศ ใช้สายไฟ เบอร์ 16 AWG เชือกที่ใช้ประคองโครงสร้าง เป็นชนิดกัน UV ได้ รวมแล้ว น้ำหนัก 25 ปอนด์ (11.4 กก) เส้นผ่าศูนย์กลาง 22 ฟุต (6.7 เมตร)

เอกสาร Hexbeam ของ K4KIO / Hexbeam-by-k4kio pdf / Review by QST

เอกสาร Hexbeam ของ VHQ HEX / Review by CQ Mag

เอกสาร Hexbeam ของ SP7IDX

เอกสาร Hexbeam ของ OM2JU / build hex / diy update

เอกสาร Hexbeam ของ SP5DPD

เอกสาร Hexbeam ของ MFJ

เอกสาร Hexbeam ของ YI1QEA

เอกสาร Hexbeam ของ SV1PMH / แปลภาษา

เอกสาร Hexbeam ของ G7IYK

เอกสาร Hexbeam ของ KG4JJH

Hexbeam 40m add on kit G3TXQ Hexbeam / NA4AA / SP6CYN

Hexbeam Short 40m add on PC4U short 40m CS7AGN vdo1 vdo2 PC4U QRZ ดูจาก qrz เขาใช้ add ok kit
