สายอากาศ Low Band HF Rotary Dipole และ Yagi

  February 05, 2025

สายอากาศ Low Band ย่านHF  7-7.2MHz (40m)  3.5-3.6MHz (80m)  ถ้าทำเป็นสายอากาศแบบ dipole 1/2 lamda จะมีความยาวมาก เช่นย่าน 40m สายอากาศ dipole ยาว 20 เมตร โดยส่วนมากจะนิยมใช้สายอากาศเส้นลวด เช่น dipole แบบเส้นลวด , endfed halfwave , G5RV ,  ZS6BKW หรือสายอากาศ broadband T2FD , T3FD การสร้างและติดตั้ง ทำได้ง่ายกว่า แต่เป็นการติดตั้งตายตัว หันทิศทางไม่ได้

สายอากาศ dipole แบบหันทิศทางได้ มีชื่อเรียกเฉพาะว่า Rotatable Dipole หรือ Rotary Dipole โครงสร้างต้องมีน้ำหนักเบา และแข็งแรง จึงต้องใช้อลูมิเนียมมาสร้าง


รูปข้างบนมาจาก JK Antennas JK401 40 Meter Rotatable Dipoles

FULL Size Rotatable Dipole  ถ้ามีพื้นที่ติดตั้ง และ Tower รองรับ win load ได้ ต้องตัวนี้เลย full size dipole มีที่มาอย่างไร ไปคำนวณกัน  ลองดูการตั้ง Tower บ้านเดี่ยวใน กทม พื้นที่ 60-80 ตรว

Dipole Antenna Length Calculator  ป้อนความถึ่ 7.1 MHz เป็นความถี่กลางๆ ของย่าน 40m ผลที่ได้ความยาวรวมทั้งหมด 20.09 เมตร  ข้างละ 10.5 เมตร


40m Full Size Rotary Dipole Antenna จาก  Antennas-Amplifiers จากรูป สังเกตุว่า มี Guy rope support 2 ช่วง   Dipole Length: About 21 m
OB4-40OWA 40m 4el full sized OWA Yagi   Max. Elementlength (m) 22,30
Antennae Depot มีทั้ง FullSize และ Shortened ดูเรื่องโครงสร้าง และการประครองสายอากาศ
Full Size 20 เมตร ยาวเกินไป  ลองหาวิธีลดความยาว แต่ประสิทธิ์ภาพ ยังยอมรับได้
Antenna for 40m and 80m  /
 Loaded Antennas For the Lower HF Bands  /
80-40m shortened FAN Dipole ภาษาอินโด / 80-40m shortened FAN Dipole แปลเป็นอังกฤษ /
สิทธิบัตรเกี่ยวกับสายอากาศ  /
An Overview of Small Loaded Yagis L. B. Cebik, W4RNL /
Shortened 2 Element Yagi vs Full Length Dipole via 4NEC2 Simulation for 20m  /
Youtube เปรียบเทียบ FullSize 40m กับ 40m แบบอื่นๆ ภาษาสเปน คลิก cc แปลไทยได้

The ARRL Antenna Book for Radio Communications, 24th Edition  เขียนถึง SHORTENING YAGI ELEMENTS ในบท 11.6 หน้า 11.28   อ่านบท 11 ทั้งหมดได้ก็จะดี

Almost any technique that can be used to reduce the physical length of a dipole can also be used to shorten the physical length of a Yagi element. The tradeoffs are additional mechanical complexity and reduced performance with respect to forward gain and SWR bandwidth. As with shortened dipoles and monopoles, placement of the loading structures is critical to obtaining good performance and careful modeling is required. (Caution should be used in modeling wires that are very close to each other, junctions of large-diameter conductors, and other complex mechanical arrangements.)

เนื้อหาเขียนถึงการทำให้ element สั้นลง 3 วิธี   Linear Loading พับสายอากาศ ทบไป ทบมา   /   End Loading  ใส่ capacitance hats ไว้เกือบๆ ปลายสายอากาศ (เหมาะกับสายอากาศแนวตั้ง)    /   Inductor Loading  ใส่ inductance  coil ไว้ช่วงต้นๆของสายอากาศ

Shortened Rotatable Dipole  ถ้าพื้นที่ติดตั้งไม่มากนัก ก็จำเป็นต้องทำสายอากาศให้สั้นลง แต่ยังคงไว้ซึ่งประสิทธิ์ภาพ ที่ยังพอรับได้

Linear Loading

ย้อนไปเริ่มต้นที่ สายอากาศเส้นลวด   สายอากาศ COBRA   Raymond A.Cook W4JOH เสนอผลงานในวารสาร 73 Amateur Radio Today, June, 1997  หน้า 40  ชอบย่าน 160 m (1.8-2MHz)  แต่มีพื้นที่ตั้งเสา 2 ข้างเพียง 140 ฟุต (42เมตร)  จึงทำสายอากาศ Dipole ความยาวแต่ละข้างของ Dipole 210 ฟุต พับแบบไม่ต้องคิดอะไร 3 ทบ จึงเหลือความยาว ข้างละ 70 ฟุต ความยาวทางกายภาพ 140 ฟุต  ความยาวทางไฟฟ้า 420 ฟุต ซี่งเพียงพอสำหรับย่าน 160 m

M0PZT ได้นำเสนอการสร้างสายอากาศ 80m Linear-Loaded Doublet ในเว็บของเขา และยังมี 40m Linear-Loaded Dipole ด้วย

แต่ละขาของ Dipole ยาว 18 เมตร พับ 3 ทบ เหลือ 6 เมตร ทำให้มีความยาวโดยรวม 12 เมตร เหมาะกับบ้านที่มีพื้นที่ไม่มาก แต่อยากได้สายอากาศ ย่าน 80 m

แต่พอมาเป็น Rotatable Dipole จะพับทบแบบสายอากาศลวดไม่ได้ เพราะต้องคำนึงถึงโครงสร้าง น้ำหนัก และ การต้านลมด้วย จึงทบได้ไม่มากเท่าไร  ขอเสียอีกอย่าง จุดเชื่อมต่อเยอะ อาจจะมีสนิมหรือ ไม่แน่น ลองเข้าไปดูผู้ผลิตหลายบริษัท เลิกผลิตรุ่น Linear loading เหลือแต่รุ่น Inductor Loading เป็นส่วนใหญ่

Force12 EF-140S  ตัวอย่างแรกของ Linear loading เส้นสีแดงคือส่วนที่ทบไปมา


รูปความละเอียดน้อยไปหน่อย มีอีกหลายมุม เข้าไปส่อง ในเว็บได้






M2 40M1L /  M2 40M2L Yagi  /  M2 40M3L Yagi  สายอากาศ linear loaded 40 meter ของบริษัท M2 Antenna System เข้าไปอ่านรายละเอียดใน คู่มือที่เป็น PDF จะได้ข้อมูลมากขึ้น





มาดูแบบ DIY กันบ้าง  40m yagi ของ TA7OM  40m linear load 2el Yagi  เมื่อ 2016  1:5 < SWR value and 175khz bandwidth


 Linearly loaded rotating dipole for the 40 meter band  ภาษาสเปน ดู Youtube ประกอบ /
CE2PVB แนะนำการสร้าง  40m 2E Yagi Linear Load
rigid dipole linear load CA3PHX อธิบายแบบ
rigid dipole linear load CA3PHX
rigid dipole linear load CA3PHX V.3
มีอีกหลายคลิบ ดูใน tiktok CA3PHX
อยากทดลองทำเองแบบง่ายๆ ใช้สายไฟ กับคันเบ็ด  A linear-loaded 40M rotatable dipole  /  A shortened 40 meter rotary dipole

นำ linear load มาทำเป็น yagi 2E



Inductor Loading หรือ Loading Coil

JK401 Rotatable Dipole for 40M  จาก JK Antennas & Systems




Coil-Shortened Dipole Antenna Calculator  เราจะลองคำนวณหาค่า inductance coil ต้องการข้อมูล ความยาวทั้งหมดของสายอากาศ และความยาวจาก กึ่งกลาง ถึง coil หน่วยเป็น ฟุต  ข้อมูลแรก 274นิ้วx2= 45.6 ฟุต ข้อมูลสอง 96นิ้ว= 8 ฟุต ได้ค่า inductance coil = 7.8 uH


ถัดไปก็หาว่า จะต้องพัน coil กี่รอบ Coil Inductance Calculator

M2 40M1C / 40M2C Yagi  สายอากาศ coil loaded 40 meter ของบริษัท M2 Antenna System เข้าไปอ่านรายละเอียดใน คู่มือที่เป็น PDF จะได้ข้อมูลมากขึ้น
มาดูแบบ DIY กันบ้าง  40m yagi ของ TA7OM  40m 2 El HQ Traps Yagi  เมื่อ 2019  1:5 < SWR value and 166khz bandwidth


Spec สายอากาศ TA7OM


รูปแสดงรายละเอียด สายอากาศ ความยาว boom ความยาว element  รายละเอียดที่ TA7OM นำเสนอใน 40m 2 El HQ Traps Yagi จะเห็นจุดขัดแย้งในเรื่องความยาวท่อ หลายจุด ค่อยๆพิจารณา


ขนาด / ความยาว / การเรียงตัวของ อลูมิเนียม แต่ละข้างของ element เป็นความยาวที่วัดได้หลังจากปรับแต่ง ให้ได้ SWR ที่เหมาะสมแล้ว ไม่ใช่ความยาวในการตัดอลูมิเนียม



Band 40m อลูมิเนียมท่อนแรก (A) ขนาด 25mm หนา 2 mm เมื่อเทียบขนาดเป็นนิ้ว ตามตารางจะได้ เป็น ขนาด 1 นิ้ว 25.40 mm เป็นขนาดเส้นผ่านศูนย์กลางวงนอก (OD) เราต้องการทราบ ขนาดเส้นผ่านศูนย์กลางรูใน (ID) มาจาก OD - (ความหนา x 2)   ผลที่ได้ 25.40mm - (2mm x 2 =4mm) = 21.4mm

ท่อนต่อไป (B) จะต้องมีขนาด น้อยกว่า ใกล้เคียง 21.4 mm  ในตารางใกล้เคียงสุด และร้านมีขาย คือขนาด 6/8 นิ้ว 19.05mm   ID = 19.05 - (1.5mm x 2 = 3mm) = 16.05 mm

ท่อนต่อไป (C) จะต้องมีขนาด น้อยกว่า ใกล้เคียง 16.05 mm  ในตารางใกล้เคียงสุด และร้านมีขาย คือขนาด 5/8 นิ้ว 15.88mm   ID = 15.88 - (1.5mm x 2 = 3mm) = 12.88 mm

ท่อนสุดท้าย (D) จะต้องมีขนาด น้อยกว่า  ใกล้เคียง 12.88 mm  ในตารางใกล้เคียงสุด และร้านมีขาย คือขนาด 4/8 นิ้ว 12.7mm

ข้อสังเกตุ อลูมิเนียมท่อนแรก (A) ID=21.4  และ อลูมิเนียมท่อนสอง (B) OD=19.05 ห่างกัน 2.35 mm ต้องหาวิธียึด ไม่ให้หลวม


ไปต่อเป็นข้อมูลสำหรับ ตัดอลูมิเนียม  ท่อน A ไม่ต้องเผื่อความยาว ส่วนท่อน B C D ต้องบวกความยาวเพิ่มอีก ท่อนละ 25 cm สำหรับสวมเข้าไปในอลูมิเนียมท่อนก่อนหน้า



element ของสายอากาศ แต่ละท่อนที่เพิ่มความยาว 25cm


ตารางด้านล่างเป็นขนาดท่ออลูมิเนียมที่ต้องตัด ท่อ B ด้านใกล้ boom ความยาวที่มองเห็น 60 บวกเพิ่ม 25 ได้ 85 cm เว็บแนะนำให้ตัด 87cm เหลือเศษ 12cm ถ้าตัด 90cm จะไม่เหลือเศษ ท่อ C ความยาวที่มองเห็น 130 บวกเพิ่ม 25 ได้ 155 cm ที่ต้องตัด 150cm 4 ท่อน เพราะจะพอดีกับ ความยาวท่อ 600cm ไม่ต้องซื้อท่อเพิ่ม ท่อ D จาก 184 เป็น 185cm น่าจะเป็นตัวเลขให้ลงตัว


อุปกรณ์ที่ต้องใช้


ลำดับ 1 L Bracket  สำหรับยึด reflector และ director เป็นอลูมิเนียมฉากด้านเท่า ขนาด 4cm x 4cm หนา 4mm  ขนาดที่ร้านมีขาย 1 1/2" x 1 1/2" (3.81cm x 3.81cm)  หนา 3 หรือ 5 มม  ยาว 30cm จำนวน 1 ชิ้น

ลำดับ 2 อลูมิเนียมเส้นแบน สำหรับยึด driven element ขนาด 6cm หนา 8mm  ขนาดที่ร้านมีขาย 2 1/2"  (6.35cm)  หนา 9 มม  ยาว 30cm จำนวน 1 ชิ้น

ลำดับ 3 เป็นอลูมิเนียมท่อกลม สำหรับทำ BOOM  ขนาดเส้นผ่านศูนย์กลาง 4cm หนา 2.5mm ขนาดที่ร้านมีขาย 1 1/2"  (3.81cm)  หนา 3 มม ยาว 6 เมตร

ลำดับ 4 ท่อไฟเบอร์ 16mm เป็นฉนวนต่อ element ท่อน B  ใช้ยาว 30 cm จำนวน 4 ท่อน


อุปกรณ์ประกอบอื่นๆ  ที่น่าสนใจคือ ลวดอลูมิเนียมขนาด 6mm ยาว 5 เมตร จำนวน 4 เส้น สำหรับทำ load coil

การสร้าง Load Coil ใช้ลวดอลูมิเนียมขนาด 6mm พัน 10 รอบ เส้นผ่าศูนย์กลาง 14 cm วัดค่า Inductance ได้ 11 uH
ต้องทำอุปกรณ์ช่วยให้พยุง Load Coil เป็นแผ่นพลาสติก กว้าง 1.5cm ยาว 20cm เจาะรูขนาด 8mm 12รู


รูป Load Coil ประกอบเสร็จแล้ว


ท่อไฟเบอร์ 16mm เป็นฉนวนขั้นกลาง element ท่อน B ระหว่าง ปลายทั้งสองด้านของ Load Coil ใช้ยาว 30 cm สวมเข้าไปในท่ออลูมิเนียม ด้านละ 7cm เหลือตรงกลาง 16cm


รายละเอียดการสร้าง ดูใน 40m 2 El HQ Traps Yagi และ สร้างสายอากาศ WRTC 10-15-20m Yagi ในจินตนาการ

Board CQham.ru Yagi 40m  ภาษารัสเซีย /  DL2BDA ต้องการสร้างสายอากาศย่าน 40m เขาเลือกที่จะสร้างตามรูปแบบของ TA7OM  แต่ก็มีเรื่องราวมากมายให้น่าติดตาม หลังจากที่ได้ลงมือ DIY แล้ว เหมือนเขาจะไม่ค่อยประทับใจ ต้องคอยแก้ไข อาจะเป็นเพราะไม่ได้ทำตามแบบ TA7OM มีการดัดแปลงเล็กน้อย แต่ฝีมือการ DIY สุดยอดมาก เขาบอกเทคนิคการทำ Coil ด้วย






เรามาลองแกะข้อมูล สายอากาศ JK401 Rotatable Dipole for 40M  ของ JK Antennas & Systems  จากคู่มือ





ท่อน 1 ขนาด 1 6/8 นิ้ว(1 3/4) (1.75)ขนาดภายนอก (OD) = 44.45mm หนา 2mm ID= 40.45mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 2 ขนาด 1 1/2 นิ้ว (1.5)ขนาดภายนอก (OD) = 38.1mm หนา 2mm ID= 34.1mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 3 CF ขนาด 1 2/8 นิ้ว(1 1/4) (1.25)ขนาดภายนอก (OD) = 31.75mm หนา 2mm ID= 27.75mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 3 CB ขนาด 1 2/8 นิ้ว(1 1/4) (1.25)ขนาดภายนอก (OD) = 31.75mm หนา 2mm ID= 27.75mm ยาว 18 นิ้ว
3 ท่อข้างบน ไม่แน่ใจเรื่องความหนา ของท่อ

ท่อน 4 ขนาด 1 นิ้ว (1)    ขนาดภายนอก (OD) = 25.40mm หนา 1.5mm ID= 22.40mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 5 ขนาด 7/8 นิ้ว (0.875)ขนาดภายนอก (OD) = 22.23mm หนา 1.5mm ID= 19.23mm ยาว 24 นิ้ว
ท่อน 6 ขนาด 3/4 นิ้ว (0.75)ขนาดภายนอก (OD) = 19.05mm หนา 1.5mm ID= 16.05mm ยาว 24 นิ้ว
ท่อน 7 ขนาด 5/8 นิ้ว (0.625) ขนาดภายนอก (OD) = 15.88mm หนา 1.5mm ID= 12.88mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 8 ขนาด 1/2 นิ้ว (0.5) ขนาดภายนอก (OD) = 12.70mm หนา 1.5mm ID= 9.7mm ยาว 3 ฟุต (36 นิ้ว)
ท่อน 9 ขนาด 3/8 นิ้ว (0.375)ขนาดภายนอก (OD) = 9.35mm หนา 1.5mm ID= 6.35mm ยาว 3 ฟุต (36 นิ้ว)



Coil นับดูแล้ว ประมาณ 11 รอบครึ่ง  ประมาณเส้นผ่าศูนย์กลาง ประมาณจากท่อ 1.25 นิ้ว x 3 = 3.75 นิ้ว หรือ 9.5 cm  ประมาณความยาวของฉนวน 1.25 x 4 = 5 นิ้ว หรือ 13cm


เรามาลองแกะข้อมูล สายอากาศ M2 40M1C  ของ M2 Antenna System  จากคู่มือ

element ยาว 50 ฟุต (15.24 เมตร)  coil using light aluminum 3/16” wire with a copperweld coat. The result is a lightweight inductor, with great power handling and increased Q to near 1000 resulting in reduced losses.
The 40M1C uses simple element tip adjustments for optimizing performance for any part of the 40M band in 150 kHz steps

ข้อมูลแต่ละท่อนของ สายอากาศ M2 40M1C

ELEMENT #1, 1-1/2” X .058” X 60” (M2AEP40MC-1)  x2
ELEMENT #2, 1.375 X .058 X 23.812 (M2AEP40MC-2)  x2  (1-3/8”)
ELEMENT #3, 1-1/4” X .058” X 60” (M2AEP40MC-3)  x2
ELEMENT #4, 1” X .058” X 24” (M2AEP40MC-4)  x2
ELEMENT #5, 1” X .058” X 48”, SOE (M2AEP40MC-5)  x2
ELEMENT #6, 3/4” X .049” X 24” (M2AEP40MC-6)  x2
ELEMENT TIP, 1/2” X .049” X 47” (M2AEP40M1C-1)  x2
FIBERGLASS CENTER, 1-1/4” X 24” (M2AFG0034)  x1

รูป M2 40M1C

รูป M2 40M1C  ลบข้อความที่ไม่เกี่ยวข้องกับ element ออก


รูป M2 40M1C รูป Coil ด้านซ้ายเป็น ELEMENT #6  ขวาเป็น ELEMENT #4



ข้อมูลแต่ละท่อนของ สายอากาศ 40M2C Yagi

ELEMENT SECTION #1: 1-1/2” X .058” X 60”, SOE (M2AEP40MC-1)  x4
ELEMENT SECTION #2: 1-3/8” X .058” X 23.812” (M2AEP40MC-2)  x4
ELEMENT SECTION #3: 1-1/4” X .058” X 60”, SOE (M2AEP40MC-3)  x4
ELEMENT SECTION #4: 1” X .058” X 24”, (M2AEP40MC-6)  x4
ELEMENT SECTION #5: 1” X .058” X 60”, SOE (M2AEP40MC-4)  x4
ELEMENT SECTION #6: 3/4” X .049” X 48”, ALUMINUM SOE (M2AEP40MC-5)  x4
ELEMENT TIP ASSEMBLY, 1/2” X .049” X SEE DIMENSION SHEET
ELEMENT CENTER SPLICE, 1.25” X 24”, ALUMINUM ROD (M2ASR0050)  x1
INSULATOR, 1.25” X 24”, FIBERGLASS ROD (M2AFG0034)  x1

รูป M2 40M2C

รูป M2 40M2C  Element Mount Driven element สังเกตุแท่งไฟบอร์


รูป M2 40M2C สังเกตุ ELEMENT #2

ข้อมูลแต่ละท่อนของ สายอากาศ 40M3C Yagi

ELEMENT SECTION #1: 1-1/2” X .058” X 60”, SOE (M2AEP40MC-1)  x6
ELEMENT SECTION #2: 1-3/8” X .058” X 23.812” (M2AEP40MC-2)  x6
ELEMENT SECTION #3: 1-1/4” X .058” X 60”, SOE (M2AEP40MC-3)  x6
ELEMENT SECTION #4: 1” X .058” X 60”, SOE (M2AEP40MC-4)  x6
ELEMENT SECTION #5: 3/4” X .049” X 48”, SOE (M2AEP40MC-5)  x6
ELEMENT SECTION #6: 1” X .058” X 24”, ALUMINUM (M2AEP40MC-6)  x6
ELEMENT TIP ASSEMBLY, 1/2” X .049” X SEE DIMENSION SHEET
INSULATOR, 1.25” X 24”, FIBERGLASS ROD (M2AFG0034)  x1

รูป M2 40M3C



ความยาวของ tip element เลือกตามความถี่

ยังงง กับหน่วยวัด ขอตัวช่วย ว่าความยาวไหน ยาวกว่ากัน


1-1/2 ,  1-3/8 ,  1-1/4,  1" ,   3/4",  1/2"

0.058 นิ้ว = 1.5mm
0.049 นิ้ว = 1.2mm

M2 40M1C ลองเรียงลำดับ ท่อจากข้อมูลในคู่มือ  มันดูแปลกๆ

FIBERGLASS CENTER, 1-1/4” X 24” (M2AFG0034) ใช้ข้างละ 12"
ที่จะสวมได้ต้องใหญ่กว่า 1-1/4”  ELEMENT #2, 1-3/8” X .058 X 23.812" (M2AEP40MC-2)
ใหญ่กว่า 1-3/8” ต้องเป็น ELEMENT #1, 1-1/2” X .058” X 60” (M2AEP40MC-1)
จากนั้นจะต้องเล็กกว่า 1-1/2” ELEMENT #3, 1-1/4” X .058” X 60” (M2AEP40MC-3)
ELEMENT #6, 3/4” X .049” X 24” (M2AEP40MC-6)  < ขนาดท่อมันแปลกๆ
COIL
ELEMENT #4, 1” X .058” X 24” (M2AEP40MC-4)
ELEMENT #5, 1” X .058” X 48”, SOE (M2AEP40MC-5) < ขนาดท่อมันแปลกๆ
ELEMENT TIP, 1/2” X .049” X 47” (M2AEP40M1C-1)

M2 40M3C ลองเรียงลำดับ ท่อจากข้อมูลในคู่มือ  เรียงแบบนี้ น่าจะมีความเป็นไปได้มากกว่า

INSULATOR, 1-1/4” X 24”, FIBERGLASS ROD (M2AFG0034)
ELEMENT SECTION #2: 1-3/8” X .058” X 23.812” (M2AEP40MC-2)
ELEMENT SECTION #1: 1-1/2” X .058” X 60”, SOE (M2AEP40MC-1)
ELEMENT SECTION #3: 1-1/4” X .058” X 60”, SOE (M2AEP40MC-3)
ELEMENT SECTION #6: 1” X .058” X 24”, ALUMINUM (M2AEP40MC-6)
COIL
ELEMENT SECTION #4: 1” X .058” X 60”, SOE (M2AEP40MC-4)
ELEMENT SECTION #5: 3/4” X .049” X 48”, SOE (M2AEP40MC-5)
ELEMENT TIP ASSEMBLY, 1/2” X .049” X SEE DIMENSION SHEET

ความยาวเริ่มจาก #1  60+60+24+60+48+42.5 =294.5 นิ้ว x 2 = 589 นิ้ว (14.96 เมตร)

M2 40M4CDD, 7.0-7.3 MHz สายอากาศ ที่มี 2 Driven Element  มี PHASING LINES คล้ายๆ ZL Special



Coil-Shortened Dipole Antenna Calculator  เราจะลองคำนวณหาค่า inductance coil ต้องการข้อมูล ความยาวทั้งหมดของสายอากาศ และความยาวจาก กึ่งกลาง ถึง coil หน่วยเป็น ฟุต

JK401  ข้อมูลแรก 274นิ้วx2= 45.6 ฟุต ข้อมูลสอง 96นิ้ว= 8 ฟุต ได้ค่า inductance coil = 6.9 uH ลวดขนาด 3/16" (0.19")
TA7OM ข้อมูลแรก 659cmx2=1318cm (43.2 ฟุต) ข้อมูลสอง 310cm= 10 ฟุต ได้ค่า inductance coil = 9.1 uH  ลวดขนาด 6mm (0.23")
M2 ข้อมูลแรก 294.5นิ้วx2= 49 ฟุต ข้อมูลสอง 144นิ้ว= 12 ฟุต ได้ค่า inductance coil = 7.1 uH ลวดขนาด 3/16" (0.19")


Force12  Elite Force EF-140S and EF-140S/H 40 Meter Linear Loaded Dipole

เป็น dipole ย่าน 40m ที่ใช้เทคนิค Linear Loaded เพื่อลดความยาวทั้งหมดของ element ให้เหลือ  37.8 ฟุต ( 11.5 เมตร)  เป็น 56% of full size ( full size = 1/2 lamda = 20 เมตร )


Linear Load คืออะไร ลองอ่านใน MultiBand Antenna บนพื้นที่จำกัด ในกรณี EF-140S ใช้ลวดที่ใช้ยึดพยุง สายอากาศ เป็นตัวช่วยทำ Linear Load   มีรูป EF-140S /

ใน Gray Line Report Newsletter  Sep2017 หน้า 5 มีบทความ  Rebuilding my Force12 Forty Meter Beam  เปลี่ยน EF-240S ที่ติดตั้งใน C-4SXL จากใช้ Linear Load เป็น Loading Coil


EF-240S แบบ Loading Coil น่าสนใจ เป็น Half Size ยาว 37.8 ฟุต ( 11.5 เมตร)

ลองหาค่า Loading Coil  ข้อมูลแรก 37.8 ฟุต ข้อมูลสอง 2 ฟุต ได้ค่า inductance coil = 7.6 uH  ลวดขนาด 6mm (0.23")


รูปภาพ DIY





เครื่องมือดัดท่อ  ถ้าไม่ทำเองก็จ้างเขาทำ


เสาและสายอากาศ HS0ZMY อยู่ สัตหีบ  3 éléments 3 bands fritzel 14 - 21 - 28 mhz 28 meters hight  / 2 éléments home made 40 meters band 24 meter hight




เรามาลองแกะข้อมูลการสร้าง Yagi 2E Linear Load  หรือ Rotary Linear Load ของ CE2PVB  หรือจะดูใน tiktok CA3PHX เป็นอีกแนวทางก็ได้

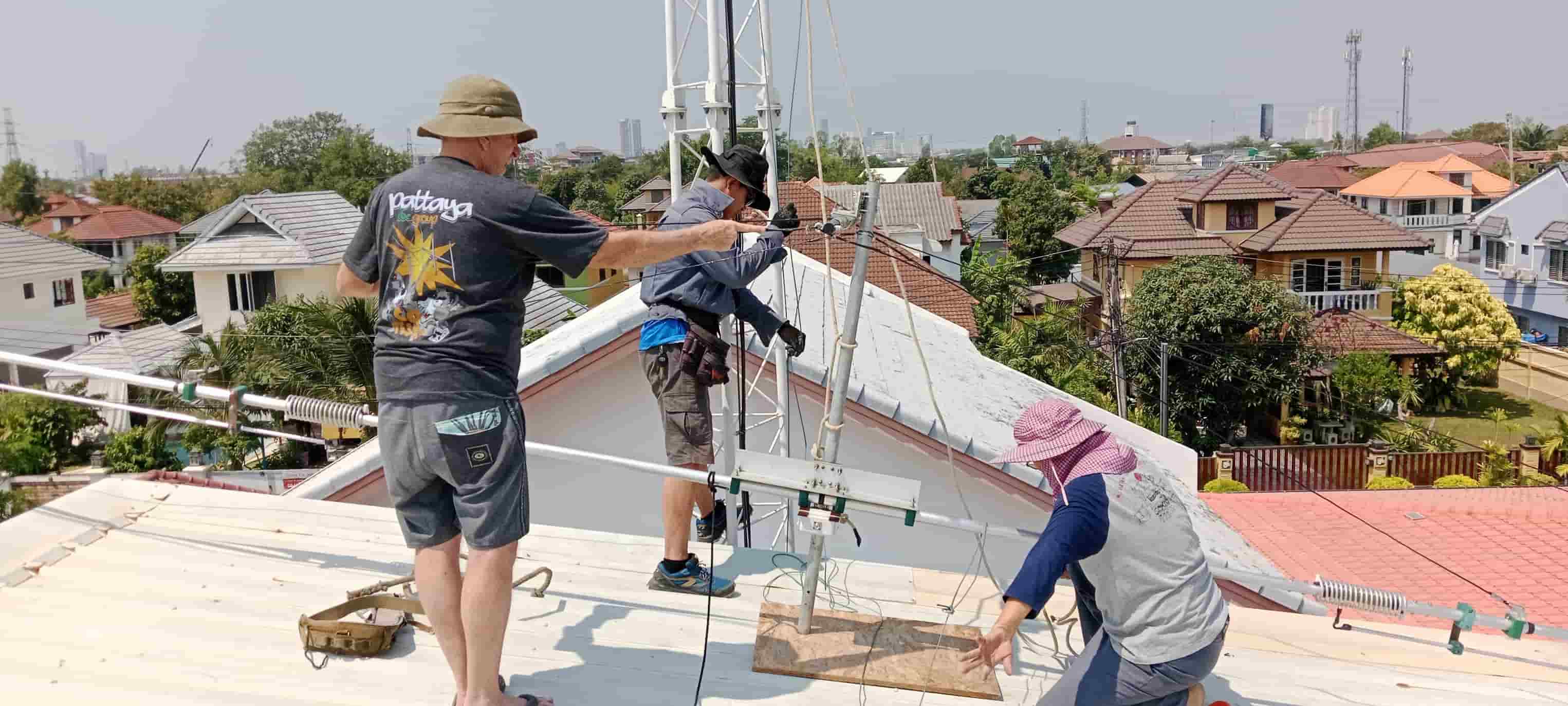

Rotary Linear Load  DIY อย่างประหยัด สายอากาศนี้ จะนำไปติดให้ Ham อีกท่านหนึ่งซึ่งอายุมากแล้ว


สายอากาศหลัก หนึ่งข้าง ยาว 7.2 เมตร รวมทั้งหมด ยาว 14.4 เมตร
ท่อน 1 ขนาด 1 นิ้ว 25.4 mm หนา 1.5 mm ยาว 3 เมตร
ท่อน 2 ขนาด 7/8 นิ้ว 22.23 mm หนา 1.5 mm ยาว 2.5 เมตร
ท่อน 3 ขนาด 3/4 นิ้ว 19.05 mm หนา 1.5 mm ยาว 1.7 เมตร
ท่อน 2,3 เพิ่มความยาวอีก 50 cm เพื่อซ้อนเข้าไปในท่อนก่อนหน้า

สายอากาศส่วนพับทบ
ท่อ ขนาด 3/8 นิ้ว 9.35 mm หนา 1 mm ยาว 2.45 เมตร กว้าง 16 cm  รวมความยาวประมาณ 5.06 เมตร


เปรียบเทียบสายอากาศ 40m
Rotary Full size & Yagi 2E Linear Load  นาที 14.05 Yagi 2E เสียงชัดสุด

Rotary Full size & Dipole Wire 3 ทบ Linear Load & Yagi 2E Linear Load นาที 15.55  Full size ดีกว่า Dipole Wire ,Yagi 2E เสียงชัดสุด

Rotary Full size & Rotary Linear Load , Yagi 2E Linear Load นาที 19.30 Yagi 2E เสียงชัดสุด , Rotary Full size & Rotary Linear Load สูสี


CE2PVB แนะนำการสร้าง  40m 2E Yagi Linear Load  นาที 30 เปรียบเทียบ กับ Rotary Dipole Linear Load









Driven element สายอากาศหลัก หนึ่งข้าง ยาว 7.2 เมตร รวมทั้งหมด ยาว 14.4 เมตร
ท่อน 1 ขนาด 1 นิ้ว 25.4 mm หนา 1.5 mm ยาว 6 เมตร
ท่อน 2 ขนาด 7/8 นิ้ว 22.23 mm หนา 1.5 mm ยาว 1.2 เมตร
ท่อน 2 เพิ่มความยาวอีก 50 cm เพื่อซ้อนเข้าไปในท่อนก่อนหน้า

Ref element สายอากาศหลัก หนึ่งข้าง ยาว 7.4 เมตร รวมทั้งหมด ยาว 14.8 เมตร
ท่อน 1 ขนาด 1 นิ้ว 25.4 mm หนา 1.5 mm ยาว 6 เมตร
ท่อน 2 ขนาด 7/8 นิ้ว 22.23 mm หนา 1.5 mm ยาว 1.4 เมตร
ท่อน 2 เพิ่มความยาวอีก 50 cm เพื่อซ้อนเข้าไปในท่อนก่อนหน้า

สายอากาศส่วนพับทบ
ท่อ ขนาด 3/8 นิ้ว 9.35 mm หนา 1 mm ยาว 2.5 เมตร กว้าง 10 cm  รวมความยาวประมาณ 5.1 เมตร

การสร้างตามแบบของ CE2PVB เน้นใช้งานได้ แต่ไม่เน้น เรื่องทนความแรงของลม


สายอากาศของ club station พัทยา E21AZ   คาดว่าจะเป็น Rotary 40m+30m  video
