USB Isolator

USB ย่อมาจาก Universal Serial Bus ถูกออกแบบให้ใช้งานในการเชื่อมต่อระหว่างคอมพิวเตอร์ กับอุปกรณ์ต่อพ่วงอื่นๆ ทดแทนการเชื่อมต่อแบบ Serial Port และ Parallel Port    USB เริ่มใช้งานครั้งแรก ปี 1996  อ่านเพิ่มเติม / USB wiki แต่การนำ USB มาใช้งานกับเครื่องวิทยุ Icom Yeasu Kenwood เมื่อใดนั้น ต้องไปค้นหาข้อมูลต่อไป

ใน USB 2.0  Type A และ B ใช้สายในการเชื่อมต่อ 4 เส้น  USB Vcc , USB Ground , USB Data+ , USB Data-

ถ้าเราเชื่อม PortUSB คอมพิวเตอร์ กับ เครื่องวิทยุ  Ground ก็จะถูกเชื่อมต่อถึงกันผ่านสาย USB   สิ่งที่น่ากังวลตามมา คือเรื่อง ไฟกระโชก ระหว่าง สองเครื่อง หรือ Ground Loop อาจทำให้อุปกรณ์ ทำงานไม่ปกติ หรือ เสียหายได้ (คอมฯ และวิทยุ ต่างก็ถูกเชื่อมไปยัง GroundBAR อยู่แล้ว) เพื่อการปกป้องคอมพิวเตอร์ และ เครื่องวิทยุ จึงควรใช้ USB Isolator แยก USB ทั้งสองด้านไม่ให้เชื่อมต่อกันโดยตรง  ดู youtube USB Isolator (ภาษาไทย) เขาอธิบายไว้ ได้เข้าใจในเรื่อง การรวม Ground และ การใช้ USB Isolator มาแก้ป้ญหา

วงจรด้านบน จะเห็นว่า USB ทั้งสองด้านจะเชื่อมต่อกันผ่าน U1 ADuM3160 USB Isolator IC  อ่านเพิ่มเติม / GitHub  ความเร็ว 12Mbs ในการเชื่อมต่อสัญญาณ หาซื้อได้ในเว็บ Online ราคาประมาณ 150 บาท

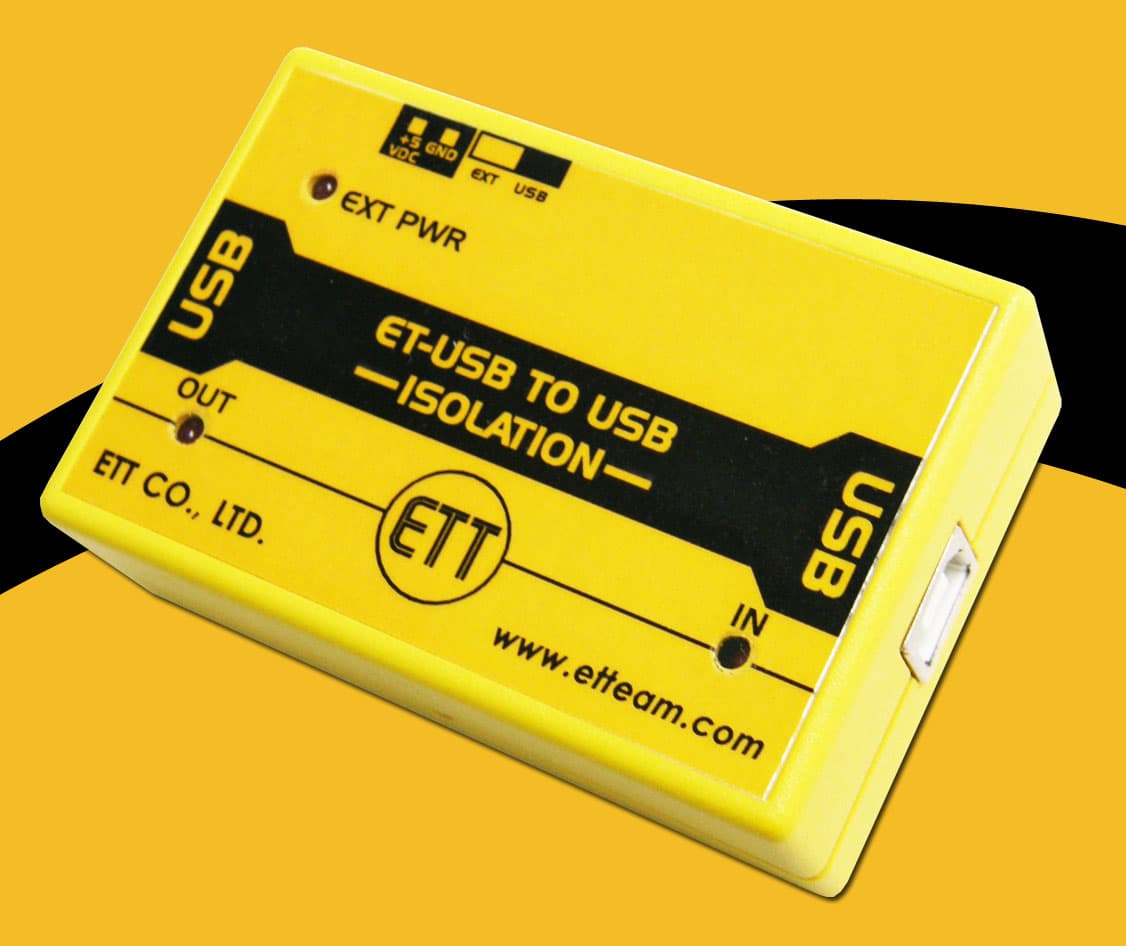

ET-USB TO USB ISOLATION ราคา 1,300 บาท ใช้ IC เบอร์ ADUM 4160 และ ADUM5000

eHam Reviews USB to USB Isolator

ไหนๆ ก็มีการป้องกัน PortUSB แล้ว  ป้องกัน RFI ไปด้วย  ลองหาแกน Ferrite core ที่เป็นสี่เหลี่ยมตามรูป ไม่ค่อยมี เจอแต่แบบ กลมยาว ลองหาแบบที่พอดีกับสาย

Rugged USB Isolation That Simply Works
ADuM3160 USB Digital Isolator
Why do you need USB isolation to protect your instrumentation?
Using a USB opto-isolator for CAT and audio on ham tranceivers
USB isolator module coupling protection board ADUM3160  ทดลองความเร็ว 1.5 Mbps 12Mbps

สั่งซื้อ USB Isolator ไปช่วงตรุษจีน 2568 เลยได้ช้า  ลองเสียบ USB Isolator เข้าคอมพิวเตอร์ มีไฟแดงติดที่ตัวอุปกรณ์  แต่ที่คอมพิวเตอร์ ไม่มีอะไรเปลียนแปลง

จนกว่าเราจะเอาอุปกรณ์อื่นๆ มาทดลองต่อผ่าน USB Isolator คอมพิวเตอร์ จึงจะมีการเปลี่ยนแปลง  ได้ลองนำ FlashDrive มาต่อ ก็จะปรากฏ Drive ขึ้น ลอง copy delete file format  ทำได้ทุกอย่างตามปกติ
