Switching Power Supply

  November 14, 2024

แหล่งจ่ายไฟเป็นอุปกรณ์สำคัญในระบบวิทยุคมนาคม ต้องจ่ายไฟได้พอ กระแสไฟ (ampere) เหมาะสมกับวิทยุ กรองไฟได้เรียบ จะได้ไม่มีเสียง ฮัม ส่งไปพร้อมกับสัญญาณวิทยุ มี RFI (Radio frequency interference) ออกมารบกวนน้อย

ยุคดั้งเดิมจะใช้หม้อแปลงไฟฟ้า แปลงไฟจากไฟบ้าน 220 โวลท์ มาเป็น 12 โวลท์ ที่ยังเป็นกระแสสลับอยู่ จากนั้นจึงใช้ Rectifier และ Regulate ออกมาเป็นไฟฟ้ากระแสตรง 12 โวลท์  ถ้าใช้กระแสมาก หม้อแปลงก็จะใหญ่ตามไปด้วย

ปัจจุบัน แหล่งจ่ายไฟ จะเป็น SwitchMode Power Supply (SMPS) หรือที่เรียกกันว่า Switching มีขนาดเล็กแต่จ่ายกระแสได้สูง

Testing RFI in Switching Power Supplies
Ham Radio Power Supply Noise and Mitigation Strategies

แบบแรกเป็น SwitchMode Power Supply (SMPS) ที่มีวงจรไม่ซับซ้อน ผลิตจากจีน   จากที่ทดลองใช้ มีสัญญาณกวน ในบางย่านความถี่

มีหลายท่านทำ youtube อธิบาย วงจรสวิทชิ่ง และการไล่วงจร
PowerSupply schematic1 /  schematic2  /  schematic3

Analysis, operation, and modification of a switchmode power supply (SMPS)
Modifying  power supply for variable voltage
Power Supply S-400-12 400W 12v 33A
24V 10A 240W industrial switching power supply
สวิตชิ่งเพาเวอร์ซัพพลาย12V30Aการใช้งานและโมดิฟาย


Switching PSU ที่เขาโม ใส่ สวิท และจอแสดงโวลท์


ถ้าจะถอดออกดูวงจร ให้ถอดสกรู ที่อยู่ด้านข้าง บน


สกรูที่อยู่ตรงกลาง ใช้สำหรับยึด Transistor เข้ากับตัวถัง เพื่อระบายความร้อน





ปรับไฟ อินพุทได้  110/220 V


ตำแหน่งไฟเข้าออก แล้วแต่ผู้ผลิต  ไฟออกปรับได้ระหว่าง 9-15 Volt









วงจรดูกันชัดๆ


พัดลมขนาด 6 cm ต่อตรงกับไฟ 12 Volt OUTPUT    /   เสียงดังมาก ถ้าเปิดในห้องเงียบๆ ต้องหาตัวใหม่มาเปลี่ยน  spec1  fan speed 3000 rpm air flow 12.5 CFM  noise level  28.7 dBA / spec2  fan speed 3500 rpm air flow 15.38 CFM  noise level  25.2 dBA


เขาโม โดยเปลี่ยน capacitor ด้านไฟ output  2200uF 16v 3 ตัวเป็น  10000uF 2 ตัว

ซื้อพัดลมตัวใหม่ ที่เขาบอกว่าเสียงเงียบ ราคารวมค่าส่ง 130 บาท ใน shopee เขียนว่า พัดลมเสียงเงียบมาก    เงียบจริงๆ แต่สังเกตุว่า ความแรงของลมไม่เท่าเดิม  spec U60R12MLAB 52 / link2  fan speed 2400 rpm  air flow 12 CFM  noise level  17 dBA



ผลกระทบจากการใช้งาน เป็นเรื่องสัญญาณรบกวน จาก Switching Power Supply  เข้าไปกวน สัญญาณวิทยุ ในย่านความถี่ต่างๆ

ความถี่ 1.8 MHz (160m)


ถ้าใช้ Power Supply แบบหม้อแปลง ไม่มีสัญญาณกวน

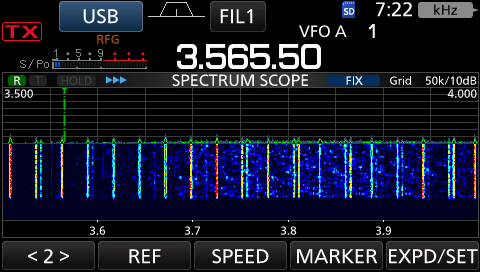

ความถี่ 3.5 MHz (80m)


ถ้าใช้ Power Supply แบบหม้อแปลง ไม่มีสัญญาณกวน


ความถี่ 7 MHz (40m) สัญญาณกวนน้อย


ความถี่ 10 MHz (30m)

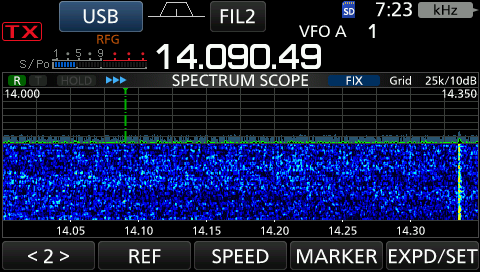

ความถี่ 14 MHz (20m)


ความถี่ 18 MHz (17m)


ความถี่ 21 MHz (15m)


ความถี่ 24 MHz (12m)


ความถี่ 28 MHz (10m)


ถ้าใช้ Power Supply แบบหม้อแปลง ไม่มีสัญญาณกวน



แบบสอง เป็น SwitchMode Power Supply ที่ใช้งานใน Server Computer ที่เปิดตลอด 24 ชั่วโมง มีวงจรซับซ้อน เป็นของมือสอง ยี่ห้อ HP , Dell


ได้ Server Switching Power Supply มาจาก shopee ราคาไม่แรง 243 บาท รวมส่วนลด และค่าส่งแล้ว


ขนาดกระทัดรัด น้ำหนักเบา


มีเทอร์มินอล จุดต่อสายออกไปใช้งานได้ 3 เครื่อง  พัดลมเสียงเงียบมาก

ไฟที่ออกมาวัดได้ 12.33 Volt  ต่อเข้า Mobile VHF IC2300H  ปรับวัตต์สูงสุด กดส่ง ไฟตกเหลือ 12.25 Volt

ทดสอบ สัญญาณรบกวน จาก Switching Power Supply  เข้าไปกวน สัญญาณวิทยุ ในย่านความถี่ต่างๆ โดยตั้งอุปกรณ์ และการเดินสาย เหมือนกับที่ทดสอบ Switching ผลิตจากจีน  สัญญาณกวนที่ย่าน 160m และ 80m หายไป แต่ยังมีกวนอยู่ที่ ย่าน 10m










ย่าน 10m  ยังมีสัญญาณกวน  ได้ทดลองย้าย Switching Power Supply ห่างออกไปจากเครื่องวิทยุ 2 เมตร สัญญาณรบกวน น้อยลง



ทดสอบ PSU ผลิตจากจีน และ PSU Server วางห่างจาก วิทยุ 1 เมตร และ 3 เมตร คลิกเข้าไปดูรูปภาพ

PSU ผลิตจากจีน วางห่าง 3 เมตร ก็ยังมีสัญญาณกวนที่ย่าน 160,80,10 เมตร
PSU Server มีสัญญาณกวนเห็นได้ชัดที่ ย่าน 10 เมตร วางห่าง 3 เมตร สัญญาณกวนลดลงนิดหน่อย
