ICOM IC-7300

ICOM IC-7300 เปิดตัวครั้งแรกในงาน Tokyo Ham Fair 2015 แต่กว่าจะมีสินค้าส่งมอบ (Pre-release info) ก็ต้นปี 2016  IC-7300 — A Game Changer   ในเวลา 8 ปีขายดีมาก ICOM ได้ประกาศว่า "Icom’s IC-7300 HF Transceiver Hits 100,000 Unit Sales in the Global Market" ในเดือน พค.2024

IC-7300 มีการ Update Firmware มาแล้ว 9 ครั้ง ล่าสุดเป็น Version 1.42 เมื่อ 2024/05/15 ในความคิดของผม IC-7300 ผ่านวันเวลามาแล้ว 8 ปี น่าจะเป็นช่วงท้ายๆของผลิตภัณฑ์นี้แล้ว

ราคาจำหน่ายจาก GSIMON ซึ่งเป็นตัวแทนจำหน่าย ICOM ในประเทศไทย  42,310 บาท เป็นราคาปกติ (กย. 2567)

ในช่วงเวลาฉลอง 60 ปี ICOM  มีโปรโมชั่นลดราคา 2,810 บาท เหลือ 39,500 บาท ตลอดเดือน ตค.2567

วันสุดท้ายของโปรโมชั่น 31 ตค.67  ประกาศผลสอบขั้นกลางยังไม่ออก มัดจำไว้ก่อนได้ เข้าใจลูกค้าจริงๆ

ใบอนุญาตวิทยุสมัครเล่นที่มี ได้สิทธิ์ในการซื้อ เครื่องย่าน HF ตั้งแต่ ไตรมาสสองปี 2566 แต่ก็รอ 3 อย่าง เรื่องเงินเป็นหลัก รอดอกเบี้ยสะสม เป็นเวลา 15 เดือน  ต้องผ่านการสอบขั้นกลาง อีกอย่างก็คาดหวังว่า ICOM จะออกตัวใหม่มาแทน IC-7300 จะได้ซื้อเครื่องรุ่นใหม่ แล้วใช้ยาวๆ ไป

แต่โปรโมชั่นถูกใจ และคาดว่า ถ้ารอรุ่นใหม่คงจะนาน 1-2 ปี ตัดใจซื้อในราคาโปร 39,500 บาท สอบปฏิบัติขั้นกลางผ่านแล้ว พร้อมๆ กับเงินดอกเบี้ย มียอดที่จะซื้อได้  30 ตค.2567 จึงได้โทรไปฝ่ายขาย และ ส่งเอกสารทาง Line เนื่องจากผมไม่ได้ไปซื้อโดยตรงที่บริษัท

คุยกันเรื่องราคาเบื้องต้น ค่าเครื่อง 39,500 บาท ค่าใบอนุญาตใช้ 535 บาท ผมมีใบอนุญาตให้ตั้งสถานี ที่ครอบคลุมกำลังส่ง อยู่แล้ว ส่วนนี้จึงไม่ต้องจ่าย  ถ้าใช้บัตรเครดิต บวกอีก 2.5 %

เขาจะส่ง คท.2 / คท.24 / ใบมอบอำนาจ ให้เรา ปริ้น และลงรายมือชื่อ ในจุดที่กำหนด และส่งกลับ พร้อม สำเนาบัตรประชาชน สำเนาใบอนุญาตพนักงานวิทยุสมัครเล่น ขั้นกลาง ขึ้นไป  และสำเนาใบอนุญาตให้ตั้งสถานี  ทั้ง 3 อย่าง ให้ลงชื่อรับรองสำเนาด้วย ผมส่งกลับไปด้วยการ เข้าเครื่อง SCAN ออกมาเป็นไฟล์  /ใช้กล้องโทรศัพท์ แบบชัดๆ ถ่ายรูป เอกสารให้เต็มจอ ก็น่าจะได้ / วิธีสุดท้าย ส่งเอกสารทางไปรษณีย์ ง่ายสุด

สรุปค่าใช้จ่าย 40,285 บาท

ให้เลขบัญชีของบริษัท เพื่อโอนเงิน เป็นธนาคารกรุงเทพ บัญชีกระแสรายวัน

คุณสมบัติ IC-7300  Features&Spec USA   Features&Spec EUR  Spec ไทย ตามรูปด้านล่าง  โบรชัวร์ / Product Support

รูปด้านหน้า

รูปด้านหลัง

รวบรวมข้อมูล ของ IC-7300  /  RigPix IC-7300 Basic,Full,Service Manual  Unlocking

ทศวรรษ 2020 เราสามารถเรียนรู้ และหาข้อมูลการใช้เครื่องได้จาก Youtube  / Icom IC-7300 From A to Z / 2 Minute Tutorial IC-7300

ส่งของทันใจ วันเดียวถึง ได้รับ วันที่ 31 ตค.2567  เวลา 13.30

กล่อง IC-7300 ซ้อนมาในกล่องขนส่ง

ภายในกล่อง IC-7300

มีเครื่อง IC-7300 ,คู่มือ , กล่องสาย และไมค์

ขนาดเมื่อเทียบกับ Notebook Lenovo x201 จอ 12 นิ้ว

ใบเสร็จรับเงิน  แถมติดฟิล์มกันรอยจอ แบบด้าน มาแล้ว

13 พฤศจิกายน 2567 ได้รับใบอนุญาตใช้ เครื่อง

ไม่มีสายอากาศ ไม่มี Dummy Load  อยากเปิดเครื่องเพื่อดูหน้าจอ ได้ไหม

ปรับปุ่ม RF/SQL ให้อยู่ตรงกลาง   ปรับปุ่ม AF มาซ้ายสุด  เปิดไฟเข้าเครื่อง โดยกดปุ่ม Power แล้วรีบปรับความถี่ ให้ออกนอกย่านวิทยุสมัครเล่น ไปอยู่ในย่านกระจายเสียง ที่รับอย่างเดียว  ยกตัวอย่าง ย่านสมัครเล่น 14.000 - 14.350  ให้ปรับความถี่ไป 13.500 หรือ 14.500 แค่นี้ก็ปลอดภัยแล้ว นอกย่านสมัครเล่น TX ไม่ได้แน่ๆ  ปรับปุ่ม AF ให้พอได้ยินเสียง ปรับปุ่ม RF/SQL ไปทางขวาให้เสียงเงียบ สังเกตุไฟ TX/RX สีเขียวจะหายไป  ถ้าจะให้แน่นอน ปรับลดกำลังส่ง ลงให้น้อยสุด

ถ้าวันเวลาที่ตั้งไว้หายไป กลับเป็นค่าเริ่มต้น ไม่ต้องตกใจ เป็นเพราะ The original battery (BT381) is a ML414H, 3V lithium rechargeable  ให้เปิดเครื่องไว้ทิ้งไว้เพื่อชาร์จ ถ้าชาร์จเต็ม จะใช้ได้ประมาณ 48 ชม มีบางคน ดัดแปลงใช้ แบต  CR2032  หลังหมดประกันค่อยทำ / ทดลองเปิดเครื่องไว้ 6 ชม แล้วปิดเครื่อง เปิดเครื่องมาดูเป็นระยะ ผ่านไป 48 ชม เวลาแสดงได้ตรงอยู่

MultiBand EFHW สายอากาศเริ่มต้น

MultiBand Endfed Halfwave Antenna  สายอากาศแบบนี้ เป็นตัวเริ่มต้นของใครหลายๆ คน เพราะว่า DIY เองได้ง่าย ใช้ได้อย่างน้อย 4 ย่านความถี่ สำหรับความยาวสายอากาศ 20 เมตร

ย่าน 40 meter ความถี่ระหว่าง 7-7.3 Mhz
ย่าน 20 meter ความถี่ระหว่าง 14-14.35 Mhz
ย่าน 15 meter ความถี่ระหว่าง 21-21.45 Mhz
ย่าน 10 meter ความถี่ระหว่าง 28-29.7 Mhz

Ham Radio End Fed Antenna with a 1:64 Matching Network

150W Multi-Band End Fed Half  Wave ชุดที่เขาขายสำเร็จรูป เราดูข้อมูลขนาด และความยาวสาย

วิธีการปรับแต่ง Endfed Halfwave Antenna    Youtube How To Tune An End Fed Half Wave Antenna

อุปกรณ์มี 2 อย่าง  1:64 BALUN และสายไฟ ยาว 20 เมตร

1:64 BALUN ได้มาแบบสำเร็จรูป จากเว็บ Ali ราคารวมค่าส่ง ประมาณ 600 บาท

รูปภาพจากเว็บ ภายใน  /  ตัวที่ได้มา ลองแกะดู เขามี ซิลกันน้ำเข้า ด้วย

การทดสอบของผู้ผลิต ในแต่ละย่านความถี่

เตรียมทดสอบ ต่อสายไฟ ยาว 20 เมตร เข้ากับ 1:64 BALUN  พยายามหาสถานที่ โล่งๆ ในการทดสอบ

ผลทดสอบ เบื้องต้น ด้วย Nano VNA  ยังไม่ได้ตัดสายไฟ ปรับให้ลงความถี่ที่ต้องการ

ย่าน 40 meter

ย่าน 20 meter

 ย่าน 15 meter

ย่าน 10 meter

ลดความยาวของสายไฟ เบื้องต้นจะยังไม่ตัดสาย แต่ใช้วิธี พับทบกลับ แล้วใช้เทปพันไว้เป็นระยะ  ลดความยาวเป็นเมตร เหมือนกัน ถึงจะได้ความถี่ที่ต้องการ  การปรับลด จะดู ย่าน 40 meter เป็นหลัก และดูย่านอื่นอีก 3 ย่าน ประกอบด้วย

ย่าน 40 meter ความถี่ระหว่าง 7-7.3 Mhz

ย่าน 20 meter ความถี่ระหว่าง 14-14.35 Mhz  SWR ไม่เกิน 3 ยังใช้ได้อยู่ ใช้เครื่องวิทยุที่มี Tuner ช่วยปรับ SWR ให้

ย่าน 15 meter ความถี่ระหว่าง 21-21.45 Mhz

ย่าน 10 meter ความถี่ระหว่าง 28-29.7 Mhz  ย่านนี้ ใช้ไม่ได้เลย

สายไฟ ที่นำมาทดลอง เป็นสายไฟอ่อน ขนาด 2x0.5 sq.mm ถ้าได้ขนาด 1.5 sq.mm มาทดลอง ผลลัพธ์ อาจจะต่างไปจากนี้  มีลวดแสตนเลส ขนาดเส้นผ่าศูนย์กลาง 1.2 mm ยาวเกิน 20 เมตร เป็นตัวเลือกหนึ่งที่จะนำมาทดลอง

เวลาทดลอง เราจะนำสายอากาศไปไว้ในสถานที่โล่ง แล้วลองตัดสายอากาศ ให้ได้ความถี่ใกล้เคียงกับต้องการก่อน  จากนั้นจึงนำไปติดตั้งยังสถานที่จริง ค่อยตัดสายอากาศอีกรอบ ให้ลงตัว เป็นประสบการณ์ตรง ดีที่ยังไม่ได้ตัดสายอากาศ แค่พับทบไว้ ยังคลายสายออกมาได้

MultiBand Antenna บนพื้นที่จำกัด

สร้างระบบสายอากาศสำหรับ QTH มีพื้นที่ไม่มากนัก ออกอากาศได้ทุกย่าน HF ใน BandPlan ที่อนุญาตให้ใช้ในไทย  สายอากาศต้นแรกที่ได้เริ่มทำไปแล้ว เป็นสายอากาศทิศทาง 2 Element ชื่อว่า G3TXQ Broadband Hexbeam  สำหรับย่าน HighBand 20,17,15,12,10  ส่วนอีกต้นจะเป็นสายอากาศ MultiBand Dipole ย่าน LowBand 80,40,30,20

เมื่อเทียบ BandPlan ไทย และ อเมริกา ICOM / อเมริกา ARRL / UK  / IARU R1 พบว่าความถี่ ที่ได้รับอนุญาตใกล้เคียงกัน ยกเว้น ย่าน 80 , 40 ที่ได้ได้น้อยกว่า

สถานีในยุโรป ในช่วง CQ WW Contest SSB: October 26 - 27, 2024 จะเห็นว่า ใช้ความถี่ในการ SSB ระหว่าง 3.60 - 3.80  ส่วนที่อนุญาตให้ใช้ในไทยได้ 3.50 - 3.60 ใช้เป็น CW และ Digital

สายอากาศจะวางในทิศ เหนือใต้ ความยาวพื้นที่ในรั้วบ้าน เส้นสีเหลือง 18.5 เมตร ขยายได้อีก 1.5-3 เมตร (สีเขียว) หลังบ้าน แนว ออก-ตก 19.5 เมตร  วงกลมสีเหลือง จะเป็น Hexbeam antenna

ลองหาทิศทางที่จะออกอากาศไปยังยุโรป หรือ อเมริกา ไปที่เว็บ NS6T Azimuthal Map คลิกเลือกขนาดกระดาษ คลิกปุ่ม Estimate Location เพื่อระบุที่ตั้งปัจจุบัน จากนั้น คลิก Create Map

รอไม่นาน จะมีแผนที่ ประเทศไทยเป็นจุดกึ่งกลาง ยุโรป อยู่ทิศตะวันตกเฉียงเหนือ  อเมริกา อยู่ทิศเหนือ

Larry Banks W1DYJ อธิบายเรื่อง สายอากาศ Wire Dipole 80/40/20 และทิศทางการออกอากาศ

สายอากาศ Dipole ย่าน 80 ความยาวรวม Dipole ทั้งสองด้าน ประมาณ 38 เมตร แต่พื้นที่ติดตั้ง ความยาวมีจำกัดเพียง 20 เมตร จึงต้องหาวิธีลดขนาดของสายอากาศ จะใช้ COIL (L) เป็นตัวช่วยก็ได้ แต่มีอีกวิธีหนึ่งที่น่าสนใจ ติดตามด้านล่างได้เลย

สายอากาศ COBRA   Raymond A.Cook W4JOH เสนอผลงานในวารสาร 73 Amateur Radio Today, June, 1997  หน้า 40

เนื้อหาประมาณว่า เพื่อนของ W4JOH  ชอบความถี่ย่าน 160 m แต่ปัญหาคือ มีพื้นที่ตั้งเสา 2 ข้างเพียง 140 ฟุต (42เมตร)  เขาจึงคือทำสายอากาศ Dipole ความยาวแต่ละข้างของ Dipole 210 ฟุต พับ 3 ทบ จึงเหลือความยาว ข้างละ 70 ฟุต เมื่อคิดเป็นความยาวรวม 420 ฟุต ซี่งเพียงพอสำหรับย่าน 160 m  ทดลองใช้แล้วสัญญาณดีมาก 59+

M0PZT ได้นำเสนอการสร้างสายอากาศ 80m Linear-Loaded Doublet ในเว็บของเขา และยังมี 40m Linear-Loaded Dipole ด้วย

แต่ละขาของ Dipole ยาว 18 เมตร พับ 3 ทบ เหลือ 6 เมตร ทำให้มีความยาวโดยรวม 12 เมตร เหมาะกับบ้านที่มีพื้นที่ไม่มาก แต่อยากได้สายอากาศ ย่าน 80 m

M0PZT  ยังได้เสนอการสร้าง Multiband “Fan” Dipole, aka: The Ramsay Dipole 40,20,15 ในความยาวทั้งสิ้น 13 เมตร

UVARC Shack August ,2023 ได้นำเสนอวิธีการสร้าง สายอากาศ 40/80 cobra linear-loaded dipole โดยละเอียด

คุณเคยอยากใช้งานวิทยุย่าน 80 เมตร แต่ไม่มีพื้นที่สำหรับสายยาว 133 ฟุต (40 เมตร) การออกแบบนี้จะใช้งานวิทยุย่าน 80 เมตร แต่มีความยาวเพียง 40 ฟุต (12 เมตร) ซึ่งสามารถติดตั้งใน ห้องใต้หลังคา ระหว่างต้นไม้ หรือบนรั้วไวนิลหรือไม้

คำว่า "cobra" ในชื่อผลิตภัณฑ์มาจากข้อเท็จจริงที่ว่าสายยาว 60 ฟุต ที่แต่ละด้านนั้นมี "โหลดเชิงเส้น" หรือพันเป็นเส้นตรงเพื่อพันลงมาให้ยาว 20 ฟุต (60ฟุต พับ 3 ทบ เหลือ 20 ฟุต)

การออกแบบเสาอากาศนี้ดัดแปลงมาจากการออกแบบของ Charlie Davy MØPZT แต่ได้ดัดแปลงให้ต่อสายโคแอกเซียล เข้าสายอากาศ แทน ladder line การดัดแปลงนี้ต้องใช้บาลันกระแส 1:1 ซึ่งเราจะเริ่มต้นจากตรงนี้

เว็บ nonstopsystems.com อธิบายหลักการดีมาก 40-10 Mtrs "COBRA" Folded Dipole  / PDF อีกอัน

NEC model of the Cobra antenna
Linear Loaded Dipole
Linear Loaded 40m Dipole
80 meters band linear loaded dipole
Small HF Antenna  40,20,17,15,11(CB),10 ยาวรวม 10 เมตร
80 meter band report : Linear Loaded Half Wave Dipole  3.5-3.6 MHz SWR ไม่เกิน 1.5
Cobra and Derivatives   วิเคราะห์ ด้วย EZNEC มี model ให้ download
Getting loaded (antenna-wise, anyway)
Broadneck Butterfly Terminated Dipole / The BBTD Attic Antenna
COBRA Antenna  ใช้สายลำโพงพับ 4 ทบ
Short Ham Antennas For HF With Linear Loading

youtube Making A Cobra Dipole
youtube Short Multiband Linear-Loaded Doublet Antenna With 80 Meter
youtube Small Cheap Linear Loaded 80m Dipole  สายเดี๋ยวพับ 2 ทบ มัดติดกัน feed ด้วย coax ตรงๆ ตัดออก 1.5 m ลงดีที่ 3.7 MHz
youtube Linear Loaded Doublet for 80m I hope

สายอากาศ HF ติดรถยนต์ HS0GWL

ส่วนประกอบ

การสร้าง เนื่องจาก bandwidth แคบ ต้องเลือกว่า จะใช้ย่านใดของ แบนด์

Vail Adapter เชื่อม Vband & Vail

DIY  Vail  Adapter  ใช้กับเว็บ VAIL ได้แน่ๆ   VBAND  ลองแล้วไม่ได้ ส่วน โปรแกรม CW_Player และ PRECISION CW Fistcheck  มี COM6 ขึ้นมาแต่ใช้ไม่ได้     คุณสมบัติของ VAIL Adapter

อุปกรณ์ที่ต้องใช้ รวมราคาประมาณ 350 บาท

Seeeduino Xiao SAMD21 ราคา 270 บาท (รวมค่าส่ง)
สาย USB Data แบบ USB-C to Port computer  หยิบของโทรศัพท์ มาใช้ก่อน
Plug 3.5mm ตัวเมียแบบ 2 สาย สำหรับ Straight key แบบ 3 สาย สำหรับ Paddle ราคาเส้นละ 18 บาท



การใช้งานและรายละเอียด Seeeduino Xiao SAMD21
การสร้าง VAIL-Adapter

ได้ Seeeduino Xiao SAMD21 มาแล้ว

ภายในถุง

อยากได้ สติกเกอร์ แบบไหน ติดเองได้

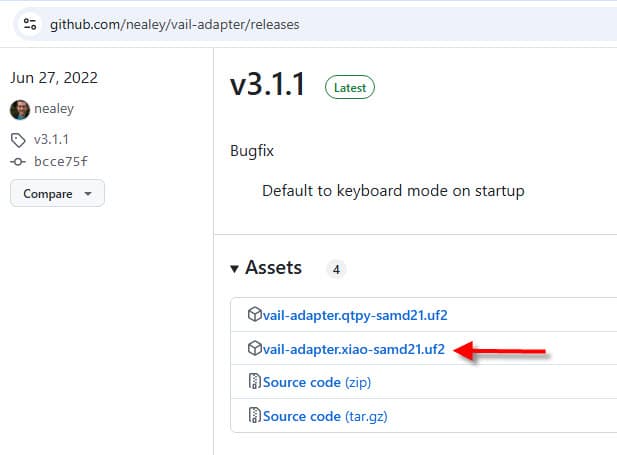

download vail-adapter.xiao-samd21.uf2  ล่าสุด ที่ https://github.com/nealey/vail-adapter/releases

เก็บไว้ในคอมพิวเตอร์ ในจุดที่เรียกใช้งานง่าย

เตรียมสาย jumper ต่อสาย USB-C เข้าคอมพิวเตอร์ ใช้สาย jumper แตะสองจุดในวงกลมเหลือง เข้าด้วยกัน โดยแตะ สองครั้ง

ถ้าทำได้ถูกต้อง ในคอมพิวเตอร์ จะแสดง Drive ชื่อว่า Arduino ขึ้นมา

จากนั้นลากไฟล์ vail-adapter.xiao-samd21.uf2 ไปวางลงใน Drive Arduino แล้ว Drive Arduino ก็จะหายไป เป็นอันเสร็จสิ้น

ต่อสายเขา Plug D2 tip (dit)  D1 ring (dah) GND sleeve

ทดลองเบื้องต้น ดีเฉพาะ VAIL  ต้องเรียนรู้ต่อไปว่า ทำไมใช้กับ VBAND ไม่ได้  ส่วนโปรแกรมที่ติดตั้งบนคอมพิวเตอร์ มองเห็น COM6 แต่ใช้งานไม่ได้

ที่จะลองทำได้คือ ลดเวอร์ชั่นของ software ลง
