เชื่อม Morse Key ผ่าน Port Serial

DIY  USB to Serial Adapter for Morse Key  ใช้กับโปรแกรม CW_Player ( Paddle & Straight key) และ PRECISION CW Fistcheck ( Straight key)ได้ ส่วน เว็บ VBAND หรือ VAIL ใช้ไม่ได้

อุปกรณ์ที่ต้องใช้ รวมราคาประมาณ 200 บาท

USB to Serial Adapter FT-232RL ราคา 29-45 บาท

สาย USB Data แบบ Mini to Port computer ยาว 30 Cm ราคา 22 บาท

Plug 3.5mm ตัวเมียแบบ 2 สาย สำหรับ Straight key แบบ 3 สาย สำหรับ Paddle ราคาเส้นละ 18 บาท

สำหรับ  Paddle ต่อสาย 3 เส้น GND      CTS= RING (กลาง jack) (dah)       RSD = TIP (ปลาย jack) (dit) (DSR บนโปรแกรม)
สำหรับ Straight key  ต่อสาย 2 เส้น GND        CTS (TIP ปลาย jack)

เสียบสาย USB เข้าคอมพิวเตอร์ เช็คที่ Device Manager ต้องมี Serial Port ขึ้นมา

เปิดโปรแกรม CW_Player คลิกที่ Port จะแสดงตัวเลือกในการตั้งค่า  กำหนดค่าตามรูป

ถ้าจะใช้ Paddle คลิกที่ Dual Key Normal

ถ้าจะใช้ Straight key คลิกที่ Single Key

เปิดโปรแกรม  PRECISION CW Fistcheck  กดปุ่ม F2 ตั้งค่าตามรูป

ใช้ได้เฉพาะ Straight key อย่างเดียว

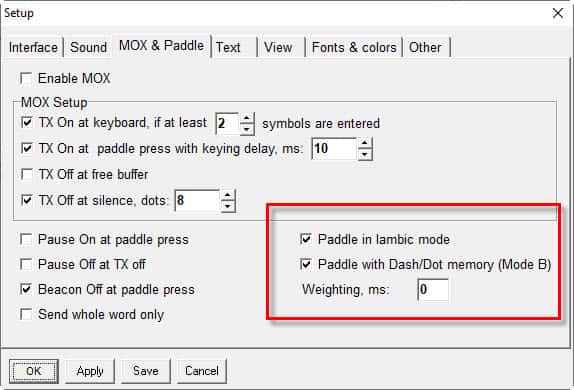

เปิดโปรแกรม CwType Menu Setup

ใช้ได้เฉพาะ Paddle ใช้งานเป็น Iambic B ได้ด้วย
