หลังจากที่ได้ มองหา และจัดหาวัสดุ ที่จะใช้ทำ Hexbeam ก็มาเริ่มสร้างส่วนประกอบกัน เริ่มจาก Flange (หน้าแปลน) ก่อน แล้วตามด้วย BasePlate
สร้าง Flange (หน้าแปลน) สำหรับยึด BasePlate เข้ากับ Center post (เสากลาง) ดัดแปลงจาก ที่ SP7IDX ออกแบบไว้
การวาดเส้นผ่านศูนย์กลาง และหาจุดกึ่งกลางของวงกลม ผมลองมาหลายวิธี เหล็กฉาก กับไม้บันทัด และฉาก+มุม 45 องศา ปรากฏว่าไม่ตรง แถมยังต้องเสียเงินซื้อเครื่องมืออีก แนะนำวิธีนี้ดีกว่า ใช้ไม้บันทัดและ วงเวียน
วาดแบบ โดยนำเหล็กแผ่นกลม วางไปบนกระดาษ แล้ววาดเส้นรอบวง
ขีดเส้น สองเส้น ลงไปบนส่วนของวงกลม ประมาณตามรูป
กางวงเวียนออก ให้เลยจุดกึ่งกลาง ไปเล็กน้อย วางปลายวงเวียน ที่เส้นซ้ายมือบน วาดแนวส่วนโค้งนอกวง และในวง ทำเช่นเดียวกันที่ เส้นซ้ายมือล่าง จะได้จุดตัด สองจุด
ทำแบบเดียวกันกับเส้นขวามือ เราจะได้จุดตัด สี่จุด
ใช้ไม้บันทัดลากเส้น จุดA B จะได้เป็นเส้นผ่านศูนย์กลาง
ใช้ไม้บันทัด ทาบจุด C D แล้วขีดเส้นนิดเดียว บนเส้นผ่านศูนย์กลาง จะได้จุดกึ่งกลางวงกลม
ลบเส้นที่ไม่เกี่ยวข้องออก จะเหลือ เส้นผ่านศูนย์กลาง และ จุดกึ่งกลางวงกลม
เราจะสร้างเส้นตั้งฉาก เส้นผ่านศูนย์กลาง ที่จุดกึ่งกลาง วงกลม ทำเครื่องหมายที่ ตำแหน่ง 90 องศา
ไม้บันทัด ทาบจุดกึ่งกลาง และจุด 90 องศา
ได้จุดกึ่งกลาง และเส้นผ่านศูนย์กลาง ที่ตั้งฉากกัน สองเส้น
วงกลมในคือ 35mm ที่จะต้องเจาะรู วงกลมนอก 43 mm วาดไว้เป็นแนวของท่อใช้ยึด Center post (เสากลาง) กำหนดตำแหน่งที่จะเจาะรูน๊อต ห่างจากจุดกึ่งกลาง 3.4 cm
เสร็จแล้ว ตัดกระดาษให้เป็นวงกลม นำไปทาบกับ เหล็กแผ่นกลม ใช้เหล็กแหลม ตอกเป็นเครื่องหมายที่เราจะเจาะรู
จะได้จุด สำหรับใช้สว่านเจาะ 4 จุด
ยึดเหล็ก สองแผ่นด้วย คีมล๊อก แล้วใช้ แคมป์ล๊อกให้เข้าที่ ไม่ขยับเวลาใช้สว่าน
ใช้สว่าน ขนาดเล็กไล่ลำดับ ไปจนถึงขนาดของน๊อตที่จะใช้คือ 8 มม
เริ่มเจาะกันเลย ดอกสว่านเล็กเจาะนิดเดียว นำทางไปก่อน
รูตรงกลางเจาะให้ทะลุ แต่ไม่ต้องเจาะใหญ่มาก เพราะจะต้องใช้สว่านของ โฮลซอ
รูไหนที่เจาะได้ขนาดแล้วใส่น๊อตลงไป
ระหว่างเจาะมีความร้อนเกิดขึ้นมากพอสมควร ระวังเศษเหล็ก กระเด็นเข้าตาด้วย เจาะ 4 รู รอบๆเพื่อใส่น๊อตขนาด 8 มม
ร้อยน๊อตทั้งสี่ตัว ยึดเข้ากับแผ่นไม้ให้แน่น ไม่ขยับ พร้อมเจาะรูขนาด 35 มม ตรงกลาง
ระหว่างเจาะ พยายามถือสว่านให้ตั้งฉาก กับแผ่นเหล็ก ใส่แว่นตานิรภัย ใส่กางเกงขายาว กันเศษเหล็กร้อนๆ กระเด็นมาหาตัวเรา
ทำตำแหน่งแผ่นบนล่างให้ตรงกัน จะได้ร้อยน๊อตได้ง่ายๆ ใช้สว่านดอกกลางๆ เจาะไปนิดหน่อย ให้เป็นรอย ก็ได้
ลองเอาเหล็กที่จะมาเชื่อมให้เป็นตัวบังคับ center post มาวาง
ลองเอา ท่ออลูมิเนียม center post มาสวม กำลังดี ไม่หลวมมาก
ตัดท่อเหล็ก 11 ซม ออกเป็นสองส่วน 5 ซม และ 6 ซม
เป้าหมายเราจะทำแบบนี้
กระดาษที่เคยทำเป็นแบบ นำมาติดกับกระดาษแข็ง
เจาะรูตรงกลาง ขีดเส้นหนาๆ เป็นแนวที่จะกำหนดจุดลงบนท่อ 4 จุด
ปรับระดับปลาย ปากกาเมจิก ที่ความสูง 1.5 ซม หมุนเหล็ก เพื่อขีดเส้น
กระดาษที่เจาะรูแล้ว สวมเข้าไป กำหนดจุดตามเส้นทั้ง 4
เราจะทำเกลียวที่ท่อเหล็ก ด้วยดอกสว่านทำเกลียว M6x1 ขนาด 6 มม เกลียวห่าง 1 มม สภาพที่เห็นคือใช้เจาะ ไม่ได้แล้ว ซื้อสำรองมาด้วยก็ดี เราจะใช้น๊อตขนาด 6 มม สำหรับปรับความตรงของ center post การทำเกลียว ถ้าย้อนกลับไปได้ จะทำเกลียวด้วยวิธีดั้งเดิม ด้วยมือค่อยๆ ทำ จะได้เกลียวที่ดีกว่า
ถ้าทำเสร็จแล้วจะมีหน้าตาออกมาแบบนี้
มองด้านบน เหลือเชื่อมเหล็กเข้าด้วยกัน และทาสีกันสนิม ก็เสร็จแล้ว
BasePlate ใช้ไม้บันทัด และวงเวียนในการวาดแบบ เช่นกัน
BasePlate เป็นแผ่นอลูมิเนียม ขนาด 30cm x 30cm ก่อนจะ เจาะตัด ของจริง ให้เราจำลองบนกระดาษก่อน ผมใช้กระดาษแข็ง ตัดให้ได้ขนาด 30cm x 30cm
หาเส้นแบ่งครึ่ง และจุดศูนย์กลางของสี่เหลี่ยมจัตุรัส โดยวัดขนาดครึ่งหนึ่งของความยาว ในที่นี้คือ 15 cm วัดสองด้าน แล้วลากเส้นยาว จะได้เส้นแบ่งครึ่ง
จากนั้นวัดความยาว 15 cm ที่เส้นแบ่งครึ่ง จะได้จุดศูนย์กลาง
แนวสำหรับยึด Spreader Arms ได้แล้ว 2 แนว คือแนวของเส้นแบ่งครึ่ง อีก 4 แนว เราจะสร้างโดย ใช้อุปกรณ์วัดมุม ทาบไปบนเส้นแบ่งครึ่ง ที่จุดศูนย์กลาง แล้วทำเครื่องหมายที่ตำแหน่ง 60 และ 120 องศา ทำทั้งสองฝั่ง
ลากเส้น จุด 60 องศาผ่านจุดศูนย์กลาง ไปยังจุด 60 องศาอีกฝั่งหนึ่ง
จะได้แนว สำหรับยึด Spreader Arms 6 แนว
วงกลมในขนาด 35 mm รอเจาะ สำหรับสอดเสากลาง วงกลมนอกขนาด 9 cm วาดไว้ให้รู้ว่าเป็นแนวสำหรับยึด Flange (หน้าแปลน)
ถ้าเสร็จแล้วจะออกมา รูปแบบนี้
กำหนดตำแหน่งจุดยึด คลิปหนีบท่อ อันใน วัดจากจุดกึ่งกลาง 6.5 cm อันนอก 13.5 cm สำหรับจุดที่อยู่บนเส้นแบ่งครึ่ง ที่เหลือจะเป็น 14 cm
ขีดเส้นตั้งฉาก ที่จุดยึด ของทั้ง 6 แนว

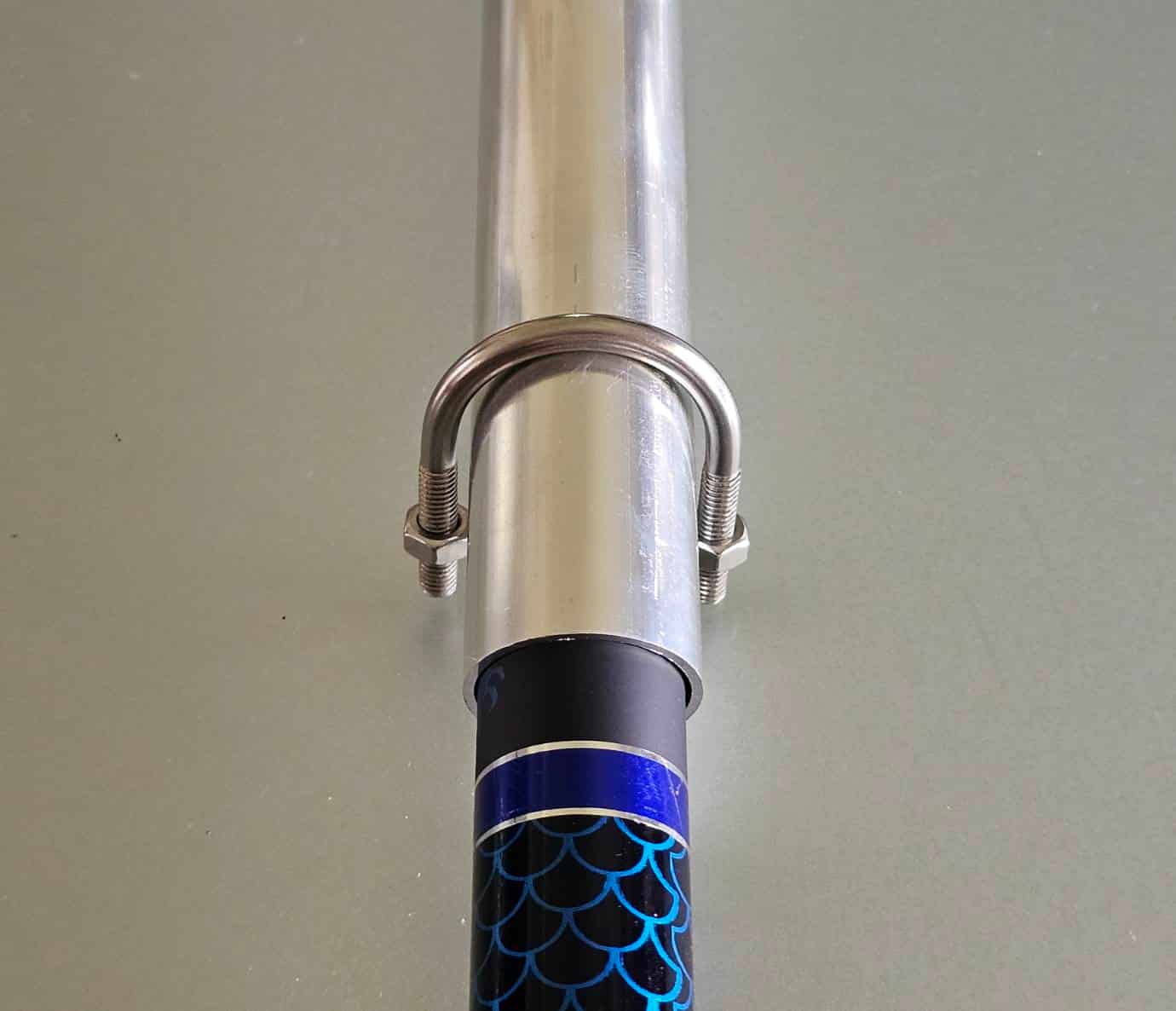

คลิปหนีบท่อ มีระยะห่างของ รูน๊อต 4.7cm แบ่งครึ่งได้ 2.35 cm ใช้วงเวียนเป็นตัวช่วยในการกำหนดจุด
จุดที่จะต้องเจาะ ได้ถูกกำหนดไว้หมดแล้ว
ลองเอาคลิปหนีบท่อ มาวางทาบ กับจุดที่จะต้องเจาะ
ห่างไปนาน ต้องซ่อมบ้าน 2 เดือนก็ยังไม่เสร็จ พื้นกระเบื้องระเบิด กลางเดือนธันวาคม 66 เก็บของไว้ตรงไหน หาไม่เจอ บางชิ้นส่วนยังทำต่อไม่ได้
เรามาทำ BasePlate กันต่อ จากที่ได้ทดลองทำบนกระดาษ ก็นำมาวิธีการมาลงในอลูมิเนียมของจริง กำหนดจุดที่จะเจาะ นำทางด้วยดอกสว่านขนาดเล็กก่อน แล้วตามด้วย ขนาด 4mm ที่ใช้งานจริง
ผลงานออกมา
เตรียมเจาะรู ตรงกลาง ขนาด 35 mm
เศษอลูมิเนียมเยอะหน่อย
ผลงานออกมาเรียบร้อย
เจาะรู ยึด Flange (หน้าแปลน) เข้ากับ BasePlate
เล็งดีๆ รู 35 mm แล้วยึดด้วย C Clamp
เจาะเสร็จแล้ว ใส่น๊อตเลย
เจาะเสร็จแล้ว ใส่น๊อตตัวสอง
เจาะเสร็จแล้ว ใส่น๊อตตัวสาม
เสร็จสมบูรณ์

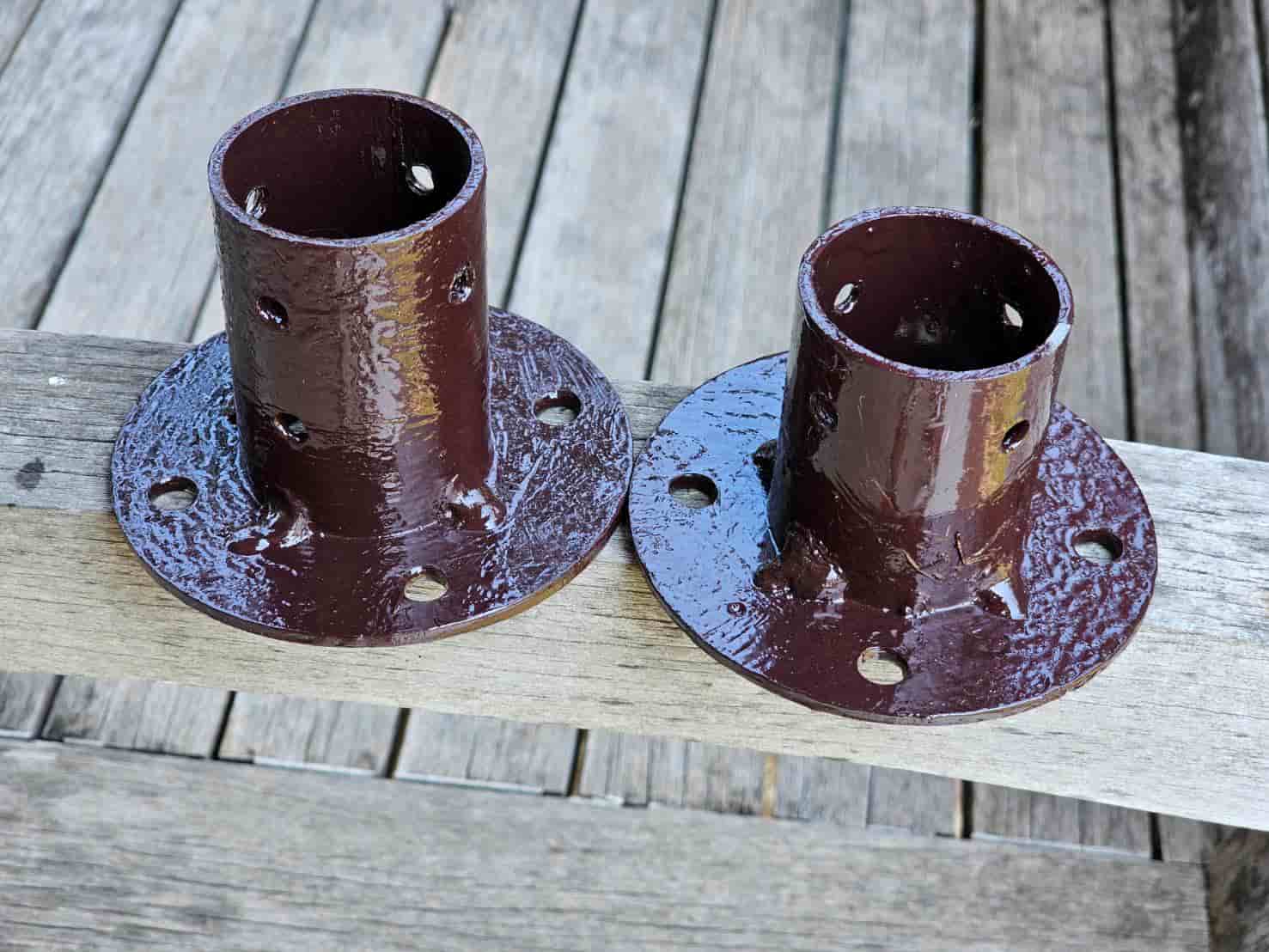

นำ Flange (หน้าแปลน) ที่ทำเองไปเชื่อม และทาสีกันสนิม ก็พร้อมใช้งาน
