MINI60 HF Antenna Analyzer ทดลองใช้กับ notebook มันดีมากๆ กราฟแสดงผลออกมา อ่านง่าย แต่ถ้าจะนำไปใช้ในภาคสนาม คงจะไม่สะดวกเท่าไร MINI60 บางผู้ผลิต จะมี Option เชื่อมต่อ Bluetooth เข้ากับโทรศัพท์ หรือ tablet ทำให้การใช้งานคล่องตัวยิ่งขึ้น
MINI60 รุ่นที่ซื้อมา เขาตัด Option Bluetooth ออก ทำให้ราคาถูกลง มีเว็บแนะนำวิธี แก้ไข ปรับปรุง ให้สามารถ ติดตั้ง Bluetooth เข้าไปได้
MINI60 ของผมนั้น ยังไม่ได้แกะเพื่อดูว่าจะติดตั้ง Bluetooth ได้ไหม เว็บ bonoradio.wordpress.com เขารีวิว วิธีติดตั้ง Bluetooth บน MINI60 รุ่นเดียวกัน ก็คาดหวังว่า เมื่อแกะเครื่องออกมาจะเป็นลักษณะเดียวกัน การติดตั้งคงไม่ต่างกัน
เมื่อรู้ว่า แกะเครื่องออกมา หน้าตาจะเป็นแบบนี้ ขั้นตอนแรกที่จะต้องทำ คือหา Bluetooth module มา Configure ให้ได้ตามคำแนะนำใน http://www.die-jetzis.de/mini60_bluetooth.htm ก่อน
รูปด้านล่างนี้ เป็นเครื่องของตัวเองที่แกะออกมาแล้ว
สิ่งที่จะต้องหามาเพิ่มคือ USB Serial-TTL Adapter เชื่อมต่อตามรูป
USB Serial-TTL Adapter ขา 3.3v ต่อไป Bluetooth Module ขา 12 3.3v
USB Serial-TTL Adapter ขา GND ต่อไป Bluetooth Module ขา 13 GND
USB Serial-TTL Adapter ขา Txd ต่อไป Bluetooth Module ขา 2 Rxd
USB Serial-TTL Adapter ขา Rxd ต่อไป Bluetooth Module ขา 1 Txd
Bluetooth Module รับไฟแค่ 3.3 Volt โปรดระวังด้วย
มี Bluetooth module รุ่น HC-05 ไม่แน่ใจว่าจะใช้ได้หรือไม่ ตัวModule ไม่เหมือนในรูป แต่ก็ทดลองดูก่อน
ต้องแกะ Module ส่วนบนออกมาใช้ Module เล็กมาก ต้องใช้แว่นขยายช่วย ในขั้นตอนการบัดกรี ขา ทำด้วยความระมัดระวัง สายไฟใช้เส้นเล็กๆ
เสียบ USB Serial-TTL Adapter เข้าคอมพิวเตอร์ ตรวจสอบที่ Device Manager ก่อน ว่าเป็น Serial Port อะไร
จากนั้นเปิด โปรแกรม Serial Terminal ที่ชื่อว่า HTerm เลือก Port แล้ว Connect ลองใช้งานอยู่พักใหญ่ สรุปว่า ยังใช้งานไม่ได้
ต้องไปหา USB Serial-TTL Adapter รุ่น CP2102 และ Bluetooth Module รุ่น HC 06 หารุ่นให้เหมือนตามรูป
ที่หาได้เป็นแบบนี้ พยายามหาที่ใกล้เคียง มากสุด
Bluetooth เป็น HC-06 รุ่นเก่า ขออนุญาตกลับหัว เพื่อเทียบให้เห็นความเหมือน

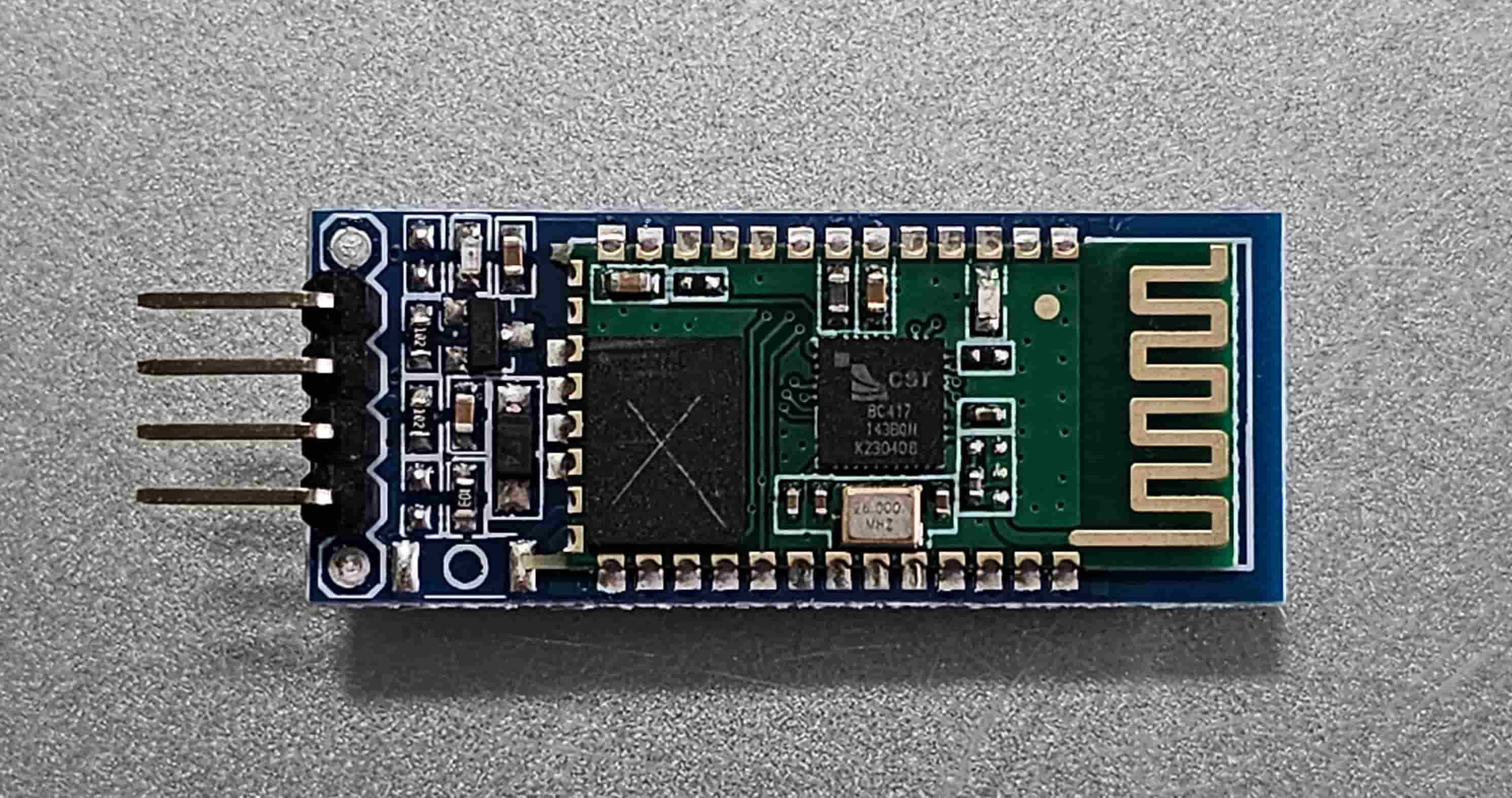

รออุปกรณ์ 10 วัน ได้ HC-06 มาแล้ว แต่ไม่ค่อยเหมือนในรูปเท่าไร ลองส่องดูแล้ว chip แบบเดียวกัน แต่ขนาดเล็กลง
CP2102 ได้มาลักษณะ เหมือนกัน
รอบนี้ ยังไม่ต้องถอด Module ต่อ CP2102 เข้ากับ HC-06 ก่อนเลย
ต่อแล้วมีไฟติดแบบนี้ ค่อยสบายใจหน่อย แต่เปิด Device Manager แล้ว ต้องหา driver มาติดตั้ง
ไป download driver ได้ที่เว็บ SILICON LABS เลือกตัวที่เขียนว่า CP210x VCP Windows
ทำการ Unzip และ ติดตั้ง ถ้าคอมพิวเตอร์เป็นแบบ 64 bit เลือกตัว x64
ติดตั้ง driver ได้สมบูรณ์แล้ว จะแจ้ง com port ให้ทราบด้วย
จากนั้นเปิด โปรแกรม Serial Terminal ที่ชื่อว่า HTerm เลือก Port ตั้งค่าตามรูป แล้ว Connect
ลองส่งคำสั่งแรก ออกไป พิมพ์ AT แล้ว enter ถ้าต่อถูกต้อง ใช้งานได้ จะต้องมี การตอบ OK กลับมาตามรูป ด้านล่าง
คำสั่งถัดไปเราจะเปลี่ยนชื่อ Bluetooth ก่อน ใช้คำสั่ง AT+NAMEMINI60ANT แล้ว enter
จะมีการตอบกลับ มาว่า OKsetname

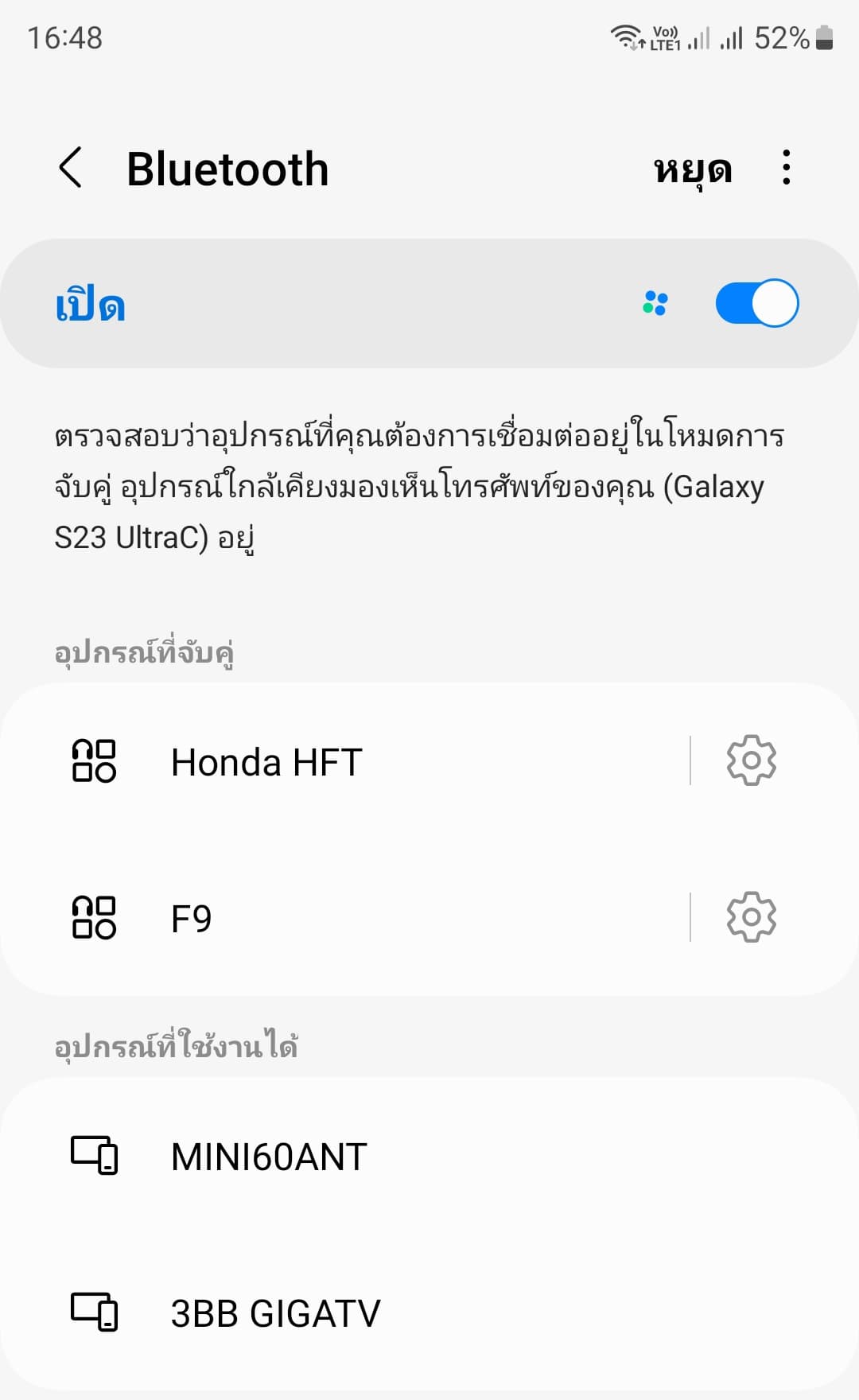

ถ้าเปิด Bluetooth ที่โทรศัพท์ จะมี device ชื่อ MINI60ANT ขึ้นมาให้เลือก
คำสั่งต่อไปเป็นการตั้งค่าความเร็วเป็น 57600 BAUD ใช้คำสั่ง AT+BAUD7 แล้ว enter
ปัญหาที่ต้องพบ แกะ Module Bluetooth ออกมาไม่สมบูรณ์ ลายวงจรขาด ทำให้นำไปใช้งานไม่ได้ ทางแก้คือ ซื้อเฉพาะ Module ตัวบน HC-06 มาแบบตัวเดี่ยวๆ
ได้ Module มาแล้ว
ต่อ Module ตัวบน HC-06 เข้า USB Serial-TTL Adapter ไม่มีการตอบสนองใดๆ ถ้าเราป้อนไฟ 3.3 v ให้ HC-06 อย่างน้อย Bluetooth ที่อยู่ใกล้เคียงควรจะจับสัญญาณได้
อีกวิธีที่อยากจะทดลอง ต่อ ชุด HC-06 ตามรูปข้างล่าง เข้ากับ Mini60 โดยตรง ก็ไปจัดการเรื่องชื่อ และ buadrate 57600 ให้เรียบร้อย
จินตนาการไว้ว่า ถ้าต่อแล้ว ใช้งานได้ดีจะวาง Bluetooth HC06 ไว้แบบนี้
แกะเครื่อง ด้วยความระมัดระวัง ออกมาดังนี้ มีพื้นที่ว่าง สำหรับเตรียมไว้ใส่ Bluetooth
ดำเนินการเชื่อมต่อสายออกมา 4 เส้น ต่อเข้ากับ Bluetooth
ดีใจมาก ที่เปิดเครื่องติด ไม่มีปัญหาอะไร ไฟ Bluetooth ก็ติด
ติดตั้ง app ลงในโทรศัพท์ เชื่อม Bluetooth ก็ได้ แต่เชื่อมต่อได้ไม่นาน ไฟที่ Module Bluetooth ก็ดับไป ต้องปิด Mini60 แล้วเปิดมาใหม่ก็เชื่อมได้ แล้วก็ดับ วน loop แบบนี้ ยังไม่ทันได้ scan ค่า swr เลย
ถ้าย้อนไปดูในการเชื่อมต่อกับ computer ตรงหัวข้อ "เปิดเครื่อง MINI60 HF Antenna Analyzer แล้ว กดปุ่ม SET จะขึ้นเมนู PC Link" ถ้าเชื่อมต่อ สำเร็จจะขึ้นว่า ON
แต่ที่ทดลองเชื่อมผ่าน Bluetooth มันไม่ขึ้น อาจจะเป็นสาเหตุหนึ่ง ที่ ไฟ Bluetooth ดับไป
" สรุปในตอนนี้ การเพิ่ม Bluetooth เอง ยังไม่สามารถ ทำ แล้วใช้งานได้ "
